Produktdetails:
|
| Hervorheben: | Transceiver 10G SFP,SFP-Transceiver kurzwellig,Steckbares sfp-Verbindungsstück |
||
|---|---|---|---|

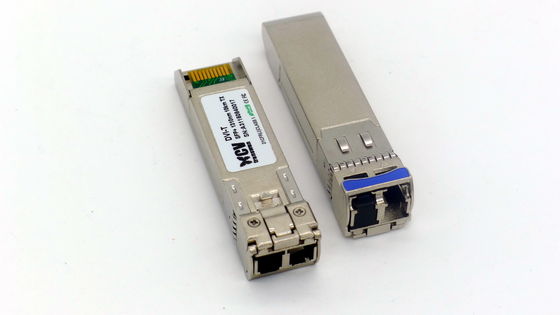

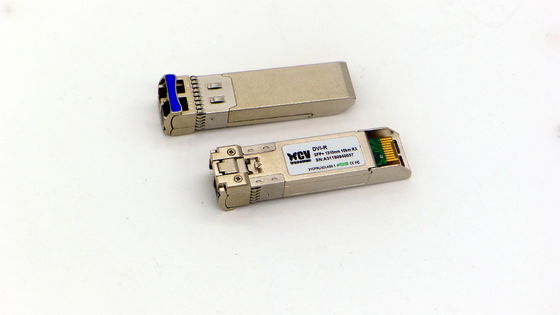

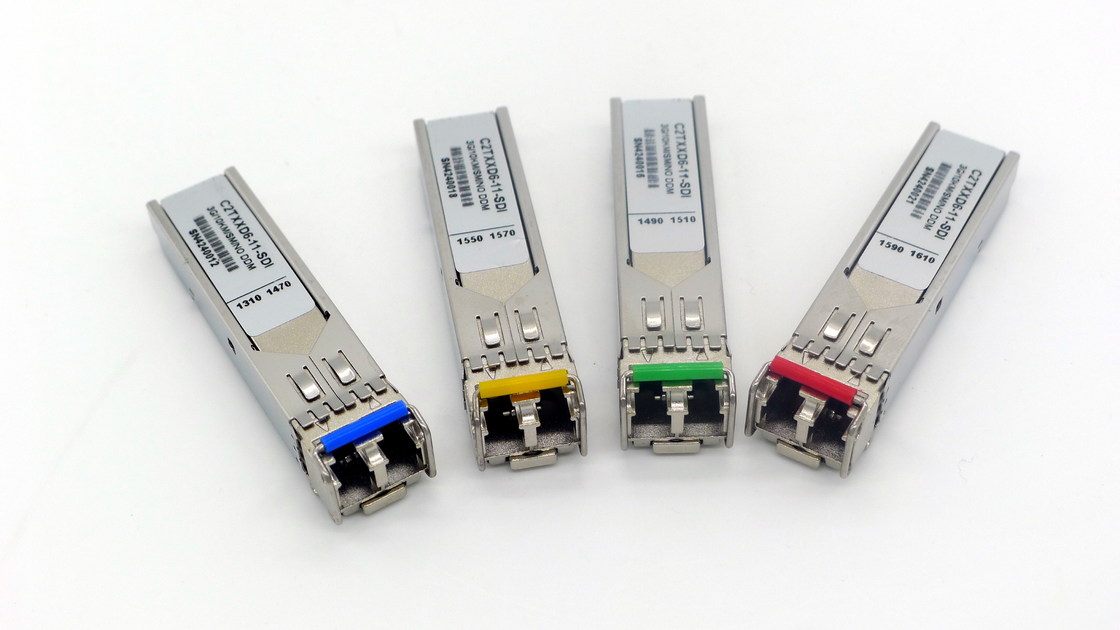

kurzwelliger steckbarer SFP-Transceiver DES SR-10Gb/s
●Heißes steckbares
●optische serienmäßigschnittstelle 10Gb/s
●Bis 300m auf 50/125um MMF (2000MHZ.KM)
●Konform mit SFP+ MSA
●Paket SFPs MSA mit Duplex-LC-Verbindungsstück
●Diagnosemonitor-Schnittstelle Digital
●niedrige EMS und ausgezeichneter ESD-Schutz
●Hoher Getrieberand
●einzelne Stromversorgung +3.3V
●Unterhalb der 1W Leistungsaufnahme
●Mechanische Schnittstelle SFPs
●Breite Daten-klassige Strecke
Beschreibung
●Sind optische Transceivers CSP08V9-11-55 für optische serienmäßigschnittstellen 10Gb/s für Datenaustausche mit multimodemode Faser (MMF) bestimmt. Der Transceiver kann 9.953G b/s zu 11.1Gb/s stützen
●Die Transceiverentwürfe werden für Hochleistung und kosteneffektiv optimiert, um Kunden zur Verfügung zu stellen die besten Lösungen für Datacom- und Speicheranwendungen.
Standard
●SFP+ MSA konform
●SFF-8472 Umkehrung 9,5 konform
●IEEE802.3-2005 konform
●Telcordia GR-468-CORE konform
●Teil 15, Klasse B FCC 47 CFR konform
●FDA 21 CFR 1040,10 und 1040,11, class1 konform
●RoHS konform
Anwendungen
●● 10G 10G Base-SR/SW Faser-Kanal ● andere Lichtleitstrecken
| Parameter | Symbol | Min. | Art. | Maximum. | Einheit | Anmerkung | |
| Datenrate | Ethernet | 10,3125 | Gb/s | ||||
| Faser-Kanal | 10,518 | ||||||
| Versorgungs-Spannung | Vcc | 3,13 | 3,3 | 3,47 | V | ||
| Versorgung gegenwärtig | Icc | 300 | MA | ||||
| Funktionierende Gehäusetemperatur | Tc | 0 | 70 | ℃ | |||
| Parameter | Symbol | Min. | Art. | Maximum. | Einheit | Anmerkung | |
| Unterschied. Eingangsspannungsschwingen | 500 | mVpp | Anmerkung 1 | ||||
| Tx-Sperrungsinput | H | VIH | 2,0 | Vcc+0.3 | V | ||
| L | VIL | 0 | 0,8 | ||||
| Tx-Störungsertrag | H | VOH | 2,0 | Vcc+0.3 | V | Anmerkung 2 | |
| L | Vol. | 0 | 0,8 | ||||
| Eingegebener Unterschied. Widerstand | Zin | 100 | Ω | ||||
Parameter |
Symbol |
Min. |
Art. |
Maximum. |
Einheit |
Anmerkung |
|
Unterschied. Ausgangsspannungsschwingen |
|
|
500 |
|
mVpp |
Anmerkung 3 |
|
Rx LOS gab aus |
H |
VOH |
2,0 |
|
Vcc+0.3 |
V |
Anmerkung 2 |
L |
Vol. |
0 |
0,8 |
||||
| Parameter |
Symbol |
Min. |
Art. |
Maximum. |
Einheit |
Anmerkung |
| Funktionierende Wellenlänge |
|
760 |
|
860 |
Nanometer |
|
| Empfindlichkeit | Psen | -9,9 | dBm | Anmerkung 3 | ||
| Min. Überlastung |
Pimax |
-1 |
|
|
dBm |
|
| LOS erklären | LosA |
-24 |
|
|
dBm |
|
| LOS De-erklären |
LosD |
|
|
-12 |
dBm |
|
| Los-Hysterese |
LosH |
0,5 |
|
4 | DB |
| Parameter | Symbol | Min. | Art. | Maximum. | Einheit | Anmerkung |
| Funktionierende Wellenlänge | 840 | 850 | 860 | Nanometer | ||
| Allee. Ausgangsleistungs (ermöglicht) | PO | -6 | -1 | dBm | Anmerkung 1 | |
| Löschungs-Verhältnis | ER | 3,0 | 5,0 | DB | Anmerkung 1 | |
| Effektivwertspektralbreite | Δλ | 0,45 | Nanometer | |||
| Aufstieg/Abfallzeit (20%~80%) | Tr/Tf | 50 | ps | Anmerkung 2 | ||
| Optischer Modulationsumfang | OMA | -2,8 | dBm | |||
| Streuungsstrafe | 3,9 | DB | ||||
| Ertrag-optisches Auge | IEEE 802.3-2005 konform | |||||
Serielle Schnittstelle für Identifikation und DDM
Die SFP-Module das 2-drahtige Serienübertragungsprotokoll einführen, wie in SFP MSA definiert.
Die Serien-Identifikations-Informationen der SFP-Module und der Diagnosemonitorparameter Digital können durch die I2C-Schnittstelle an der Adresse A0h und A2h erreicht werden. Das Gedächtnis wird in Tabelle aufgezeichnet, 1., das ausführliche Identifikations-Informationen (A0h) in Tabelle 2. aufgelistet werden. Und die DDM-Spezifikation (A2h) wird in Tabelle 3. beschrieben. Für weitere Einzelheiten des Gedächtnisses Mol und der Bytedefinitionen, beziehen Sie bitte sich das auf SFF-8472 (Rev 9,3, im August 2002), „Diagnoseüberwachungsschnittstelle Digital für optische Transceivers“. Die DDM-Parameter sind innerlich kalibriert worden.
| Digital-Diagnosegedächtnis Mol (spezifische Datenfeld-Beschreibungen) | |||||
| Adresse 1010000X (A0h) mit 2 Drähten | Adresse 1010001X (A2h) mit 2 Drähten | ||||
| Adresse | Informationen | Adresse | Informationen | ||
| 0~95 | Serien-Identifikation definiert durch SFP MSA (96 Bytes) | 0~55 | Warnung und warnende Schwellen (56 Bytes) | ||
| 56~95 | Kalibrierungs-Konstanten (40 Bytes) | ||||
| 96~127 | Verkäufer-Besondere (32 Bytes) | 96~119 | Realzeitdiagnoseschnittstelle (24 Bytes) | ||
| 120~127 | Verkäufer-Besondere (8 Bytes) | ||||
| 128~255 | Aufgehoben, SFF8079 (128 Bytes) | 128~247 | Benutzer Druck-EEPROM (120 Bytes) | ||
| 248~255 | Verkäufer-Besondere (8 Bytes) | ||||
| EEPROM Serien-Identifikations-Gedächtnis-Inhalt (A0h) | ||||
| Daten Adresse |
Größe (Bytes) |
Nennen Sie von Feld |
Wert (Hexe) | Beschreibung des Feldes |
| NIEDRIGE IDENTIFIKATIONS-FELDER | ||||
| 0 | 1 | Identifizierendes Merkmal | 03 | SFP |
| 1 | 1 | Ext. Identifier | 04 | MOD4 |
| 2 | 1 | Verbindungsstück | 07 | LC |
| 3-10 | 8 | Transceiver | 00 00 00 00 00 00 00 00 | |
| 11 | 1 | Kodierung | 01 | NRZ |
| 12 | 1 | BR, nominal | 67 | |
| 13 | 1 | Aufgehoben | 00 | |
| 14 | 1 | Länge (9µm, Kilometer) | 00 | |
| 15 | 1 | Länge (9µm) | 00 | |
| 16 | 1 | Länge (50µm) | 52 | 82m 50125um 500MHZ.KM MMF |
| 17 | 1 | Länge (62.5µm) | 21 | 33m 62.5/125um 200MHZ.KM MMF |
| 18 | 1 | Länge (Kupfer) | 00 | |
| 19 | 1 | Aufgehoben | 00 | |
| 20-35 | 16 | Verkäufername | ||
| 36 | 1 | Aufgehoben | 00 | |
| 37-39 | 3 | Verkäufer OUI | 000000 | |
| 40-55 | 16 | Verkäufer PN | ||
| 56-59 | 4 | Verkäufer bringen auf Touren | 31 30 20 20 | 10 |
| 60-61 | 2 | Wellenlänge | 03 52 | 850nm |
| 62 | 1 | Aufgehoben | 00 | |
| 63 | 1 | CC_BASE | XX | Prüfcode für niedrige Identifikations-Felder |
| AUSGEDEHNTE IDENTIFIKATIONS-FELDER | ||||
| 64-65 | 2 | Wahlen | 001A | Los, Tx_falt, Tx_diable |
| 66 | 1 | BR, maximal | 00 | Oberer Bitgeschwindigkeitsrand, Einheiten von % |
| 67 | 1 | BR, Minute | 00 | Unterer Bitgeschwindigkeitsrand, Einheiten von % |
| 68-83 | 16 | Verkäufer SN | xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx |
Seriennummer (ASCII) |
| 84-91 | 8 | Datumscode | xx xx xx xx xx xx xx xx | Herstellungsdatumscode des Verkäufers (ASCII) |
| 92 | 1 | Diagnoseüberwachungsart | 68 | Digital-Diagnosen und interne Kalibrierung |
| 93 | 1 | Erhöhte Wahlen | 80 | Warnung/warnende Flaggen eingeführt |
| 94 | 1 | Befolgung SFF-8472 | 04 | |
| 95 | 1 | CC_EXT | xx | Prüfcode für die ausgedehnten Identifikations-Felder |
| VERKÄUFER-SPEZIFISCHE IDENTIFIKATION FÄNGT AUF | ||||
| 96-127 | 32 | Verkäufer-Besondere | Verkäufer spezifisches EEPROM | |
| 128-255 | 128 | Aufgehoben | Aufgehoben für SFF-8079. | |
Anmerkung: Das Byte „xx“ sollte entsprechend praktischem Fall ausgefüllt werden. Zu mehr Information beziehen Sie bitte sich das auf in Verbindung stehende Dokument von SFF-8472 Rev 9,4.
| DDM-Spezifikation | |||
| Parameter | Strecke | Genauigkeit | Kalibrierung |
| Temperatur | -10 | +80°C | ±3°C | Intern |
| Spannung | 3,0 | 3.6V | ±3% | Intern |
| Schräger Strom | 0 | 15mA | ±10% | Intern |
| TX-Energie | -7 | 0dBm | ±2dB | Intern |
| RX-Energie | -15 | 0dBm | ±2dB | Intern |
| PIN # | Name | Funktion | Anmerkungen |
| 1 | VeeT | Modulübermittlerboden | Note1 |
| 2 | Tx-Störung | Modulübermittlerstörung | Anmerkung 2 |
| 3 | Tx-Sperrung | Übermittler-Sperrung; Stellt Übermittlerlaser-Ertrag ab | Anmerkung 3 |
| 4 | SDL | Input/Output mit 2 des Drahtes Daten der seriellen Schnittstelle (SDA) | |
| 5 | SCL | Takteingang der seriellen Schnittstelle von 2 Draht (SCL) | |
| 6 | MOD-ABS | Das abwesende Modul, schließen an, um sich zu drehen oder VeeT im Modul | Anmerkung 2 |
| 7 | RS0 | Rate select0, beliebig Empfänger des Steuer SFP+. Wenn hoch, Eingabedatendatenrate >4.5Gb/s; wenn niedrig, Eingabedatendatenrate <> | |
| 8 | LOS | Empfänger-Verlust des Signal-Anzeichens | Note4 |
| 9 | RS1 | Rate select0, beliebig Übermittler des Steuer SFP+. Wenn hoch, Eingabedatendatenrate >4.5Gb/s; wenn niedrig, Eingabedatendatenrate <> | |
| 10 | Drehen Sie sich | Modulempfängerboden | Anmerkung 1 |
| 11 | Drehen Sie sich | Modulempfängerboden | Anmerkung 1 |
| 12 | RD | Empfänger wandelte die heraus gesetzten Daten um | |
| 13 | RD+ | Empfänger nicht-wandelte die heraus gesetzten Daten um | |
| 14 | Drehen Sie sich | Modulempfängerboden | Anmerkung 1 |
| 15 | VccR | Versorgung des Modulempfängers 3.3V | |
| 16 | VccT | Versorgung des Modulübermittlers 3.3V | |
| 17 | VeeT | Modulübermittlerboden | Anmerkung 1 |
| 18 | TD+ | Übermittler wandelte die heraus gesetzten Daten um | |
| 19 | TD | Übermittler nicht-wandelte die heraus gesetzten Daten um | |
| 20 | VeeT | Modulübermittlerboden | Note1 |
