Produktdetails:
|
| Art: | EFP zum Faserkonverter | Gebrauch: | Videodreh |
|---|---|---|---|
| Nr. Faser: | 1. | Getriebe-Abstand: | 20/40/60/80/km |
| Hervorheben: | Faser-Kamera-System ITC-100,ITC-100 4 Port-Datavideo Faser-Kamera-System,ITC-100 OB LKW-Faser cctv-Kamera |
||

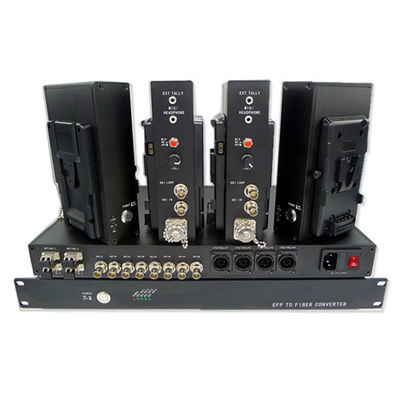

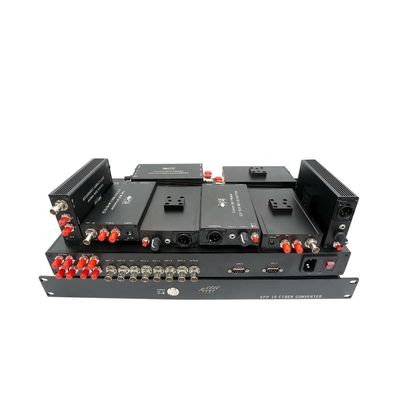

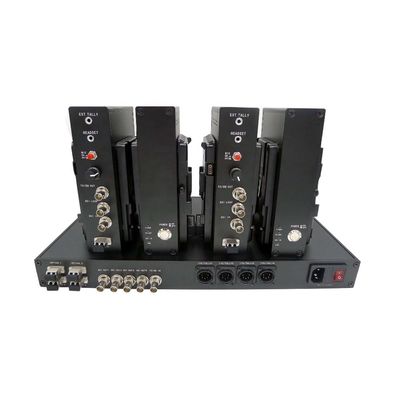

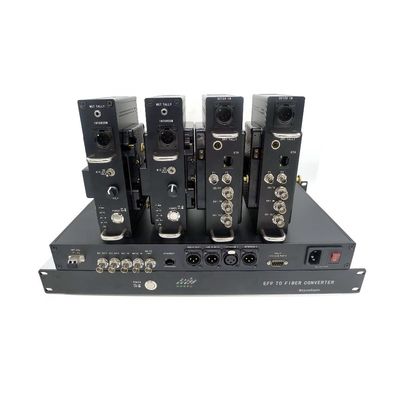

Das SDI-Studiofasersystem ist besonders für Wechselsprechanlage Datavideo ITC-100 über Faser bis 10KM bestimmt, das 4pcs von v-Art Kamerafaseradapter und eine Optikbasisstation miteinschließt. Das System transportiert Signal 1port 3G/HD-SDI von der Kamera zur Basisstation, 1x Wechselsprechanlage, Tally 1x. Das System setzt alle grundlegenden Signale, die für Produktion der Multikamera 3G/HD-SDI auf Doppel-LC-LWL - Kabel benötigt werden und versichert robust, störungsfreier Zusammenhang auf jedem möglichem Studio oder Fernproduktion, die normalerweise in OBVAN-, OB-LKWs und IN DEN SNG-Fahrzeugen System verwendet wird.
Funktions-Beschreibung:
Faser-Optikkonverter (Übermittler)
V-Verschluss am Kameraende
Faser: durch allgemeine Doppel-LC-Faser
Input 1x 3G/HD-SDI, 1 SDI-Ertrag,
Wechselsprechanlage 1x (Kopfhörer, Mic gab, unausgeglichenes Leitungsstufenaudioausgang, 5-Pin weibliches XLR) ein
Ertrag des Tallys 1x (3.5mm)
Faser-Optikkonverter (Empfänger)
1x 19" Berg des Gestells 1U am niedrigen Ende
Faser: Doppelmonomode- 4x LC-LWL - Kabel
Ertrag 4x Doppel-3G/HD-SDI
Tally 4x Intercom&4x (Unterstützung Verbindungsstück ITC-100, DB9 Datavideo)
Stromversorgung: Dieses Produkt ist die Batteriestromversorgung, der Kamerafaseroptikadapter (TX) hängend am Kamerarecorder über das vordere A oder V-förmige die Keilplatte, die hintere hängende Batterie während Stromversorgung zum Kamera- und Faseroptikadapter;
Eigenschaften: Behandeln Sie alle pathologischen Muster. Die automatische Kabelgleichstellung, zum von Signalintegrität .3G/HD/SD-SDI sicherzustellen gab Selbstanerkennung, Unterstützung 270Mbit/s ein - 2.97Gbit/s entsprechend SMPTE 424M, SMPTE 292M und SMPTE 259M.when über Einmodenfaser, ist es mehr als 10KM Getriebeabstand bis zu maximalen 80KM. Mic-Input mit Stummem und Vorverstärker. Tally LED+/- gab aus. V-Berg oder Mengenbatterieplatte auswählbar. Fernkamerastromversorgung, mit Einfügungsentdeckungsschutz. Prioritätsauswahl der hybriden Kabelstromversorgung, mit Körperverletzungsvorwurfsschutz
Anwendung: Fernsehstudio, bewegliches Studio
Übertrugen elektronische Feld-Produktion EFP, bedeutende Sportereignisse und große Feiern Live
ENGLISCHE Kamera (Fotokamerarecorder im Freien) verbessert zu einer EFP-Kamera.
Spezifikationen: Gesamtindex
| Arbeit Temp | -25°C zu 55°C |
| Speichertemp | -40°C zu 85°C |
| Feuchtigkeit | 0 | 95% (kondensationsfrei) |
| Kamera-Optikadapter | |
| Eingangsleistung | Durch Batterie |
| Leistungsaufnahme | <10w> |
| Nettogewicht | 1.5kg |
| Auftrittgröße | 188mm*116mm*45mm (V-Berg/Menge) |
| Optikbasisstation | |
| Eingangsleistung | AC90~240V |
| Leistungsaufnahme | <10w> |
| Nettogewicht | 4.5kg |
| Auftrittgröße | 19" Standardberg des gestells 1U |
Optisch:
| Wellenlänge | 1310nm/1550nm/CWDM |
| Spitzenleistung | -6~-1dBm |
| Rx-Empfindlichkeit | <-18dbm> |
| Getriebe-Abstand | 10KM über Einmodenfaser |
| Optikstecker | LC/ST/FC auswählbar |
SDI-Input/Output:
| Signalformat | SMPTE 424M, SMPTE 292M, SMPTE 259M |
| Datenrate | 270Mbit/s - 1.48Gbit/s - 3Gbit/s |
| Kabel-Gleichstellung |
Automatisches Kabel EQ (Kabel Belden 1694A) 250m @ 270Mbit/s, 140m @ 1.5Gbit/s, 80m @ 3Gbit/s |
| SDI-Schnittstelle | BNC 75 Ohm |
Wechselsprechanlage:
| Kamera-Optikadapter | |
| Schnittstelle | 5pin XLR (Frau) |
| Mikrofon | Mic-Input mit Stummem und Vorverstärker |
| Kopfhörer | mit Volumen auf oder ab |
Tally:
| Kamera-Optikadapter | |
| Schnittstelle | 3.5mm |
| Ertrag | LED+/- |
| Optikbasisstation | |
| Schnittstelle | DB9 (Mann) |
