Produktdetails:
|
| Type: | EFP to fiber converter | Gebrauch: | Notierendes Videodrehwettbewerbsprogramm, Filmproduktion |
|---|---|---|---|
| Garantie: | 3 Jahre | Nr. Faser: | 1. |
| Hervorheben: | BY-EFP-SDI-01 OB Packwagen-Faser-Kamera-System,BY-EFP-SDI-01 Kameramann Fiber Camera System,Kameramann Fiber Camera System BY-EFP-SDI-01 |
||
Kameramann- und OB-Packwagen EFP-Faserverbindung mit 3GSDI, Wechselsprechanlage, Direktübertragung, Tally, Rückkehrvideo zum optischen Mehrfachkoppler der Faser

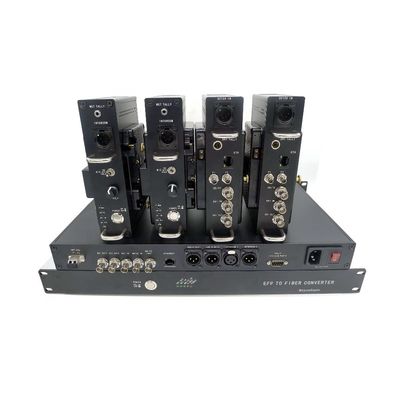

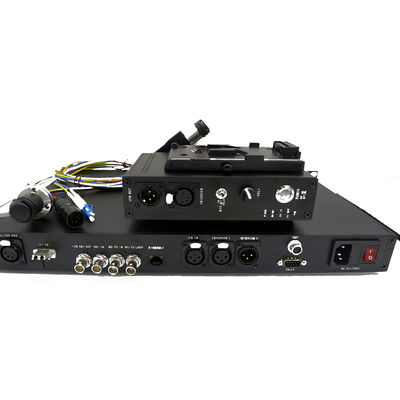

4 ch EFP zur Faser für SONY HDW-750 schließt 4 Kamera-Optikadapter und eine Optikbasisstation ein (Kanal 4). Das System transportiert ein Signal 3G/HD-SDI vom Sony HDW-730, oder Kamera der Reihe HDW-750 zur Basisstation, inverse Darstellung (SDI oder CVBS), Fernsteuerungsdaten (Sonys schließen 8 Stiftschnittstelle, Sony RCU/RCP RM-B150, RM-B170, RM-B750) an, Wechselsprechanlage (Kameraende kann verbundener 4 Kopfhörer des Fachmannes Stift- oder 5 Stiftxlr sein, kann OB-Ende verbundenes Clearcom sein, oder RTS-, usw.-Wechselsprechanlagenhauptanschluss), Tally (1 oder 2 Farben ist optional). Genlock-Signal, blackburst-/trilevelsynchronisierung oder Zeitcode ist optional. Das System setzt alle Signale, die für Produktion der Multikamera 3G/HD-SDI auf eine Inspektion/einen Millimeter taktisch sind oder hybrides LWL - Kabel SMPTE benötigt werden und versichert robusten, störungsfreien Zusammenhang auf jedem möglichem Studio oder Fernproduktion.
Eigenschaften
Spezifikationen:
Gesamtindex
|
Arbeit Temp |
-25°C zu 55°C |
|
Speichertemp |
-40°C zu 85°C |
|
Feuchtigkeit |
0 | 95% (kondensationsfrei) |
|
Kamera-Optikadapter |
|
|
Eingangsleistung |
DC 11~19V |
|
Leistungsaufnahme |
<8w> |
|
Nettogewicht |
1kg |
|
Auftrittgröße |
188mm*116mm*45mm (ohne V-Berg/Menge) |
|
Optikbasisstation |
|
|
Eingangsleistung |
AC90~240V |
|
Leistungsaufnahme |
<20w> |
|
Nettogewicht |
3kg |
|
Auftrittgröße |
19" Standardberg des gestells 1U |
Optisch:
|
Wellenlänge |
1310nm/1550nm/CWDM |
|
Spitzenleistung |
-6~-1dBm |
|
Rx-Empfindlichkeit |
<-18dbm> |
|
Getriebe-Abstand |
Inspektions-Faser 10+km, Millimeter Faser 300m |
|
Optikstecker |
DUO Dul LC /FC/ST/SC/ Lemo 3K.93C/Neutrik OpticalCON |
SDI-Input/Output:
|
Signalformat |
SMPTE 424M, SMPTE 292M, SMPTE 259M |
|
Datenrate |
270Mbit/s - 1.48Gbit/s - 3Gbit/s |
|
Kabel-Gleichstellung |
Automatisches Kabel EQ (Kabel Belden 1694A) 250m @ 270Mbit/s, 140m @ 1.5Gbit/s, 80m @ 3Gbit/s |
|
SDI-Schnittstelle |
BNC 75 Ohm |
Wechselsprechanlage:
|
Kamera-Optikadapter |
|
|
Schnittstelle |
4pin XLR (Mann) /5pin XLR (Frau) |
|
Mikrofon |
Mic-Input mit Stummem und Vorverstärker |
|
Kopfhörer |
Mit Verstärker und Volumen auf oder ab |
|
Optikbasisstation |
|
|
Schnittstelle |
Frau/Mann 3pin XLR: Gemeinschaftsaudio für Hauptanschluss Clearcom oder RTS-Wechselsprechanlage DB9 (Mann): Leitungsstufenaudioinput und -ertrag |
Tally:
|
Kamera-Optikadapter |
|
|
Schnittstelle |
Kopf oder 3pin Mini-XLR der Luft 4pin |
|
Ertrag |
Trockenkontakt-Schließung oder nass LED+/- |
|
Auf: kurz oder LED an Weg: offen oder LED weg |
|
|
Optikbasisstation |
|
|
Schnittstelle |
DB9 (Mann) |
|
Input |
Trockenkontakt Schließung oder TTL Auf: kurz zu Boden oder zu TTL niedrig Weg: offenes oder TTL-Hoch |
Direktübertragung:
|
Kamera-Optikadapter |
|
|
Schnittstelle |
Sonys 8 Stift oder Panasonics 10 Stiftschnittstelle |
|
Daten |
RS422 /RS232/RS485 |
|
Optikbasisstation |
|
|
Schnittstelle |
Sonys 8 Stift oder Panasonics 10 Stiftschnittstelle |
|
Daten |
RS422 /RS232/RS485 |
