Produktdetails:
|
| Art: | EFP | Gebrauch: | FTTX |
|---|---|---|---|
| Garantie: | 3 Jahre | Marke: | jenseitsopto |
| Anzahl der Fasern: | 1. |
Anwendung:
Fernsehstudio, bewegliches Studio
Übertrugen elektronische Feld-Produktion EFP, bedeutende Sportereignisse und große Feiern Live
ENGLISCHE Kamera (Fotokamerarecorder im Freien) verbessert zu einer EFP-Kamera.
Spezifikationen:
Gesamtindex
| Arbeit Temp | -25°C zu 55°C |
| Speichertemp | -40°C zu 85°C |
| Feuchtigkeit | 0 | 95% (kondensationsfrei) |
| Kamera-Optikadapter | |
| Eingangsleistung | Durch Lemo |
| Leistungsaufnahme | <10w> |
| Nettogewicht | 1.5kg |
| Auftrittgröße | 188mm*116mm*45mm (V-Berg/Menge) |
| Optikbasisstation | |
| Eingangsleistung | AC90~240V |
| Leistungsaufnahme | <10w> |
| Nettogewicht | 4.5kg |
| Auftrittgröße | 19" Standardberg des gestells 1U |
Optisch:
| Wellenlänge | 1310nm/1550nm/CWDM |
| Spitzenleistung | -6~-1dBm |
| Rx-Empfindlichkeit | <-18dbm> |
| Getriebe-Abstand | Optoelektronisches hybrides Kabel 300+m |
| Optikstecker | Lemo |
SDI-Input/Output:
| Signalformat | SMPTE 424M, SMPTE 292M, SMPTE 259M |
| Datenrate | 270Mbit/s - 1.48Gbit/s - 3Gbit/s |
| Kabel-Gleichstellung |
Automatisches Kabel EQ (Kabel Belden 1694A) 250m @ 270Mbit/s, 140m @ 1.5Gbit/s, 80m @ 3Gbit/s |
| SDI-Schnittstelle | BNC 75 Ohm |
Wechselsprechanlage:
| Kamera-Optikadapter | |
| Schnittstelle | 5pin XLR (Frau) |
| Mikrofon | Mic-Input mit Stummem und Vorverstärker |
| Kopfhörer | mit Volumen auf oder ab |
| PGM-Audio | Symmetrielinie Niveau Audio heraus mit Volumen auf oder ab |
Tally:
| Kamera-Optikadapter | |
| Schnittstelle | 3pin Mini-XLR |
| Ertrag | LED+/- |
| Optikbasisstation | |
| Schnittstelle | DB25 (Mann) |
Direktübertragung:
| Kamera-Optikadapter | |
| Schnittstelle | RJ45 |
| Daten | 10/100M Ethernet |
| Optikbasisstation | |
| Schnittstelle | RJ45 |
| Daten | 10/100M Ethernet |
Funktions-Beschreibung:
Faser-Optikkonverter (Übermittler)
Ein-Verschluss am Kameraende
Faser: durch hybrides Kabel Lemo angetrieben von der Empfängerseite,
Input 2x 3G/HD-SDI, 1 SDI-Ertrag,
Videoausgang 1x CVBS (Genlock),
Wechselsprechanlage 1x (Kopfhörer, Mic-Input, nbalanced Leitungsstufenaudioausgang, 5-Pin weibliches XLR)
Audioausgang 1x PGM
Direktübertragung 1x (10/100M Ethernet)
Ertrag des Tallys 1x
1 x 4Pin XLR für Ertrag 12V
Keine Energieunterseite
Faser-Optikkonverter (Empfänger)
1x 19" Berg des Gestells 1U am niedrigen Ende
Faser: Hybrides Kabel Lemo
Ertrag 3x 3G/HD-SDI (Doppel-HERAUS SDI 1, einzelnes HERAUS SDI 2) und 1CH 3G/HDSDI gaben ein
Videoeingang 1x CVBS (Genlock), 1 Videoschleife;
1x Bidi brachte Leitungsstufenaudio, Input des Audios 1xPGM (1xDB25Connector) aus dem Gleichgewicht,
Direktübertragung 1x (10/100M Ethernet)
Input des Tallys 1x

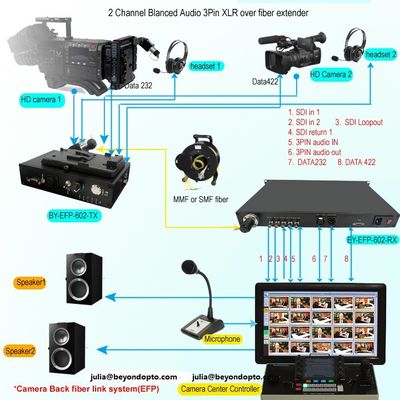

Plattendiagramm:
