Produktdetails:
|
| Art: | Glasfaserkonverter | Gebrauch: | FTTX |
|---|---|---|---|
| Garantie: | 3 Jahre | Anzahl der Fasern: | 1. |

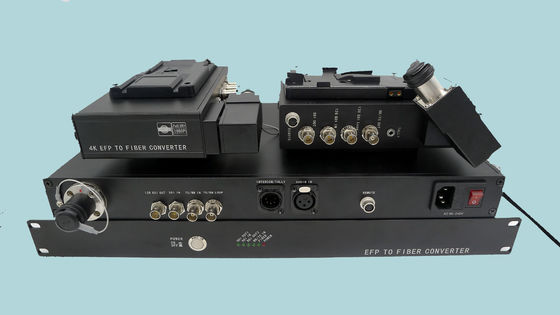

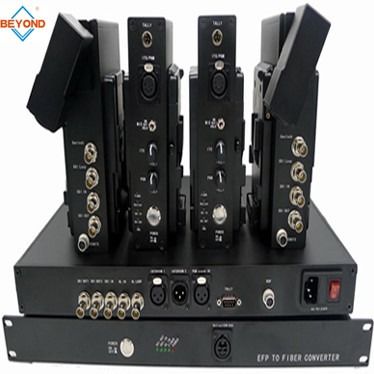

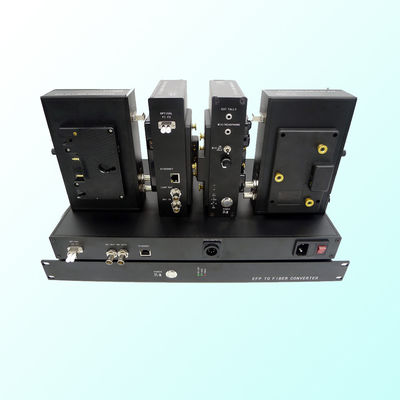

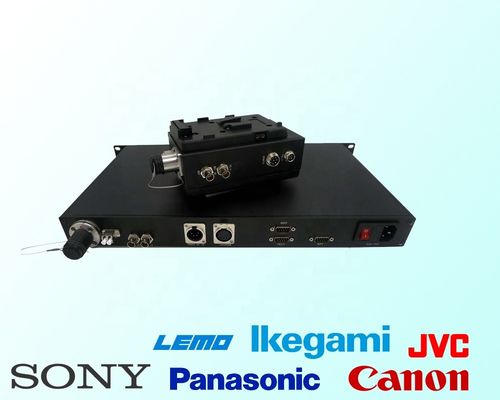

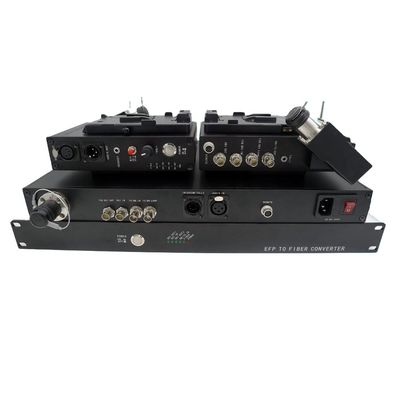

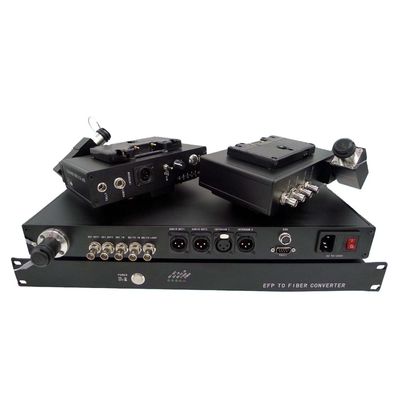

EFP zum Faser-Konverter schließt einen Kamera-Optikadapter und eine Optikbasisstation ein. Das System transportiert ein Signal 3G/HD-SDI von der Kamera zur Basisstation und ein Rückholvideo (3G/HD-SDI oder CVBS), Fernsteuerungsdaten, genlock, Wechselsprechanlage, Tally, Audio und 10/100M Ethernet werden auch zur Verfügung gestellt. Das System setzt alle Signale, die für Produktion der Multikamera 3G/HD-SDI auf eine Inspektion/einen Millimeter taktisch sind oder hybrides LWL - Kabel SMPTE benötigt werden und versichert robusten, störungsfreien Zusammenhang auf jedes mögliches Studio oder Fernproduktion.
Eigenschaften
Spezifikationen:
Gesamtindex
|
Arbeit Temp |
-25°C zu 55°C |
|
Speichertemp |
-40°C zu 85°C |
|
Feuchtigkeit |
0 | 95% (kondensationsfrei) |
|
Kamera-Optikadapter |
|
|
Eingangsleistung |
DC 12~19V |
|
Leistungsaufnahme |
10W |
|
Nettogewicht |
1kg |
|
Auftrittgröße |
160mm*100mm*44mm (ohne V-Berg/Menge) |
|
Optikbasisstation |
|
|
Eingangsleistung |
AC90~240V |
|
Leistungsaufnahme |
10W |
|
Nettogewicht |
3kg |
|
Auftrittgröße |
19" Standardberg des gestells 1U |
Optisch:
|
Wellenlänge |
1310nm/1550nm/CWDM |
|
Spitzenleistung |
-6~-1dBm |
|
Rx-Empfindlichkeit |
<-18dbm> |
|
Getriebe-Abstand |
Inspektions-Faser 10+km, Millimeter Faser 300m |
|
Optikstecker |
Dul LC /FC/ST/SC/MX/ Lemo/Neutrik (optional) |
SDI-Input/Output:
|
Signalformat |
SMPTE 424M, SMPTE 292M, SMPTE 259M |
|
Datenrate |
270Mbit/s - 1.48Gbit/s - 3Gbit/s |
|
Kabel-Gleichstellung |
Automatisches Kabel EQ (Kabel Belden 1694A) 250m @ 270Mbit/s, 140m @ 1.5Gbit/s, 80m @ 3Gbit/s |
|
SDI-Schnittstelle |
BNC 75 Ohm |
Wechselsprechanlage:
|
Kamera-Optikadapter |
|
|
Schnittstelle |
4pin XLR (Mann) /5pin XLR (Frau)/3.5mm Kopfhörersteckfassung |
|
Mikrofon |
Mic-Input mit Stummem und Vorverstärker |
|
Kopfhörer |
mit Volumen auf oder ab |
|
Optikbasisstation |
|
|
Schnittstelle |
Input: Frau 3pin XLR, gab aus: Mann oder 5pin XLR 3pin XLR oder 3.5mm Kopfhörersteckfassung |
|
Audio |
Balancen- oder Ungleichgewicht Leitungsstufe |
Tally:
|
Kamera-Optikadapter |
|
|
Schnittstelle |
Kopf oder 3pin Mini-XLR der Luft 4pin |
|
Ertrag |
Trockenkontakt-Schließung oder nass +12V |
|
Auf: Kurzschluss oder +12V Weg: offen oder 0V |
|
|
Optikbasisstation |
|
|
Schnittstelle |
DB9 (Mann) |
|
Input |
Trockenkontakt-Schließung oder nass |
|
Auf: kurz zu Boden- oder TTL-Tief weg: offenes oder TTL-Hoch |
|
Direktübertragung:
|
Kamera-Optikadapter |
|
|
Schnittstelle |
Kopf der Luft 8pin oder Fernschnittstelle 8pin Sonys |
|
Daten |
RS422 /RS232/RS485 |
|
Optikbasisstation |
|
|
Schnittstelle |
Fernschnittstelle DB9 (Mann) oder 8pin Sonys |
|
Daten |
RS422 /RS232/RS485 |
Ethernet:
|
Arbeitsmodus |
Voll- Duplex/Halbduplex |
|
Datenrate |
10/100Mbps (AUTO) |
|
Verbindungsanschluß |
RJ45 |
