Adapter der Kamera aus optischen Fasern mit PGM Ethemet EFP-CCU-System

Produkt-Beschreibung

EFP zur Faser mit PGM-Ethernet schließt einen Kamera-Optikadapter und eine Optikbasisstation ein. Das System transportiert 2 ch 3G/HD-SDI
Signal von der Kamera zur Basisstation, zu 1 ch-Rückseite 3G/HD-SDI, zu PGM, zu Genlock oder zu TC/BB, 10/100M Ethernet, Wechselsprechanlage (Kameraende
sein kann verbundener Stift des Fachmannes 4, oder 5 Kopfhörer kann des Stift XLR, OB-Ende verbundener Wechselsprechanlagenhauptanschluss sein), Tally (eine Farbe oder zwei
Farben können vorgewählt werden), Fernkamerastromversorgung (DC 15V bis 150 Watt). Das System setzt alle Signale, die für benötigt werden
Produktion der Multikamera 3G/HD-SDI auf einer Inspektion taktisch oder hybrides Kabel SMPTE, robusten, störungsfreien Zusammenhang auf irgendeinem Studio versichernd
oder Fernproduktion.

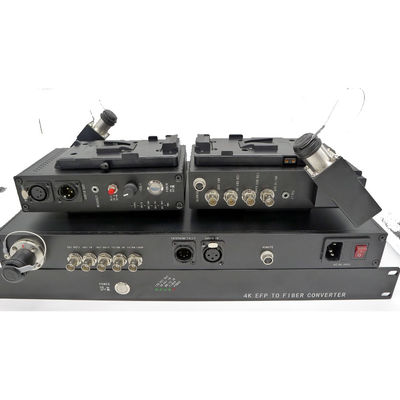

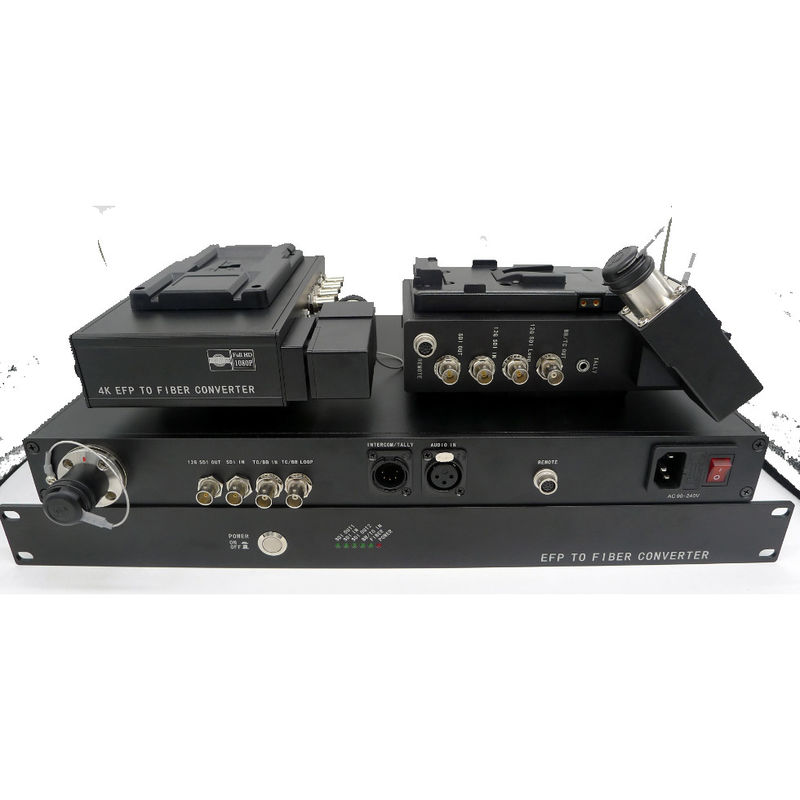

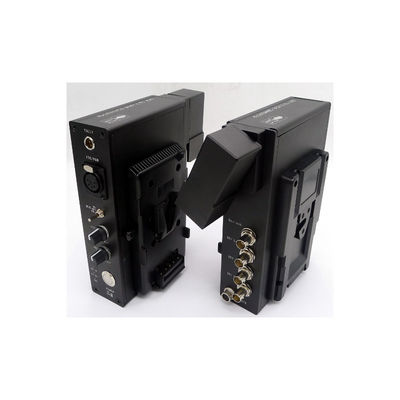

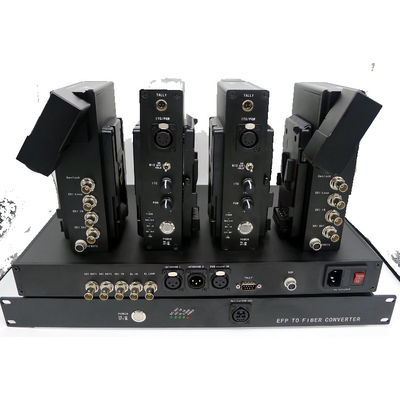

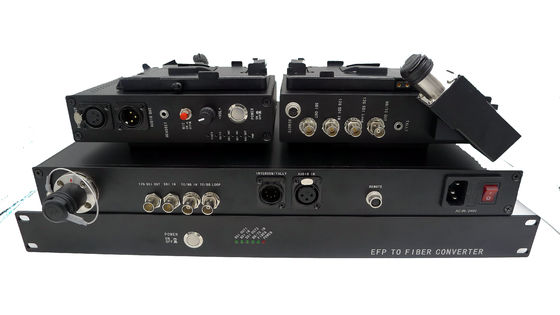

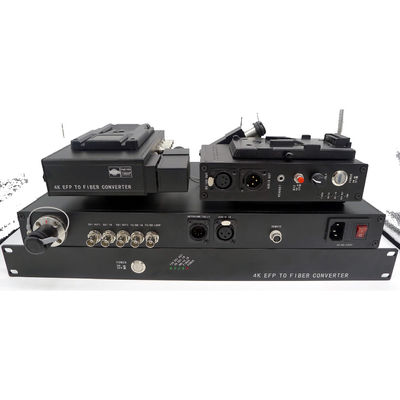

Ausführliche Bilder

Eigenschaften

1. 2 ch vorwärts und 1 ch-Rückseite SDI
2. Griff alle pathologischen Muster
3. automatische Kabelgleichstellung, zum von Signalintegrität sicherzustellen
4. Selbstanerkennung des Input 3G/HD/SD-SDI, Unterstützung 270Mbit/s - 2.97Gbit/s entsprechend SMPTE 424M, SMPTE 292M und SMPTE 259M
5. Mic-Input mit Stummem und Vorverstärker
6. Kopfhörer mit PGM/Wechselsprechanlagenvolumen auf oder ab
7. 10/100M Ethernet
8. Ertrag des Tallys LED+/- oder Trockenkontakt Schließung optional
V-Berg oder die optionale Mengenbatterieplatte, obere Batterieplatte können zum Kühlkörper geändert werden
9. sind Genlock oder TC/BB auch verfügbar
10. Fernkamerastromversorgung (DC 15V bis 150 Watt), mit Einfügungsentdeckungsschutz
Spezifikationen:
Gesamtindex

Arbeit Temp
-25°C zu 55°C
Speichertemp
-40°C zu 85°C
Feuchtigkeit
0 | 95% (kondensationsfrei)
Kamera-Optikadapter
Eingangsleistung
DC 11~19V
Leistungsaufnahme
<12w> Nettogewicht
1kg
Auftrittgröße
188mm*116mm*45mm (ohne V-Berg/Menge)
Optikbasisstation
Eingangsleistung
AC90~240V
Leistungsaufnahme
<12w> Nettogewicht
3kg
Auftrittgröße
19" Standardberg des gestells 1U

OPTISCH:

Wellenlänge
1310nm/1550nm/CWDM
Spitzenleistung
-6~-1dBm
Rx-Empfindlichkeit
<-18dbm> Getriebe-Abstand
Hybrides Kabel 300+m SMPTE
Optikstecker
DUO Lemo SMPTE 304/Neutrik OpticalCON

SDI-INPUT/OUTPUT:

Signalformat
SMPTE 424M, SMPTE 292M, SMPTE 259M
Datenrate
270Mbit/s - 1.48Gbit/s - 3Gbit/s
Kabel-Gleichstellung
Automatisches Kabel EQ Kabel) (Belden 1694A 250m @ 270Mbit/s, 140m @ 1.5Gbit/s, 80m @ 3Gbit/s
SDI-Schnittstelle
BNC 75 Ohm

GENLOCK/TC/BB

Zahl von Kanälen
1+1
Input/Output Widerstand
BNC 75Ω (Ungleichgewicht)
Input/Output Spannung
1.0Vp-p
Differenzialer Gewinn
<> Differenziale Phase
<> SNR
>60dB

WECHSELSPRECHANLAGE

Kamera-Optikadapter
Schnittstelle
4pin XLR (Mann) /5pin XLR (Frau)/3.5mm Kopfhörersteckfassung
Mikrofon
Mic-Input mit Stummem und Vorverstärker
Kopfhörer
mit Volumen auf oder ab
Optikbasisstation
Schnittstelle
Frau/Mann 3pin XLR: Gemeinschaftsaudio für Hauptanschluss Clearcom und RTS-Wechselsprechanlage
DB25 (weiblich): Leitungsstufenausgeglichener Audioinput und -ertrag,

PGM:

Kamera-Optikadapter
Schnittstelle
4pin XLR (Mann) /5pin XLR (Frau)/3.5mm Kopfhörersteckfassung
Kopfhörer
mit Volumen auf oder ab
Optikbasisstation
Schnittstelle
Frau 3pin XLR oder DB25 (weiblich): Leitungsstufenausgeglichener Audioinput

TALLY:

Kamera-Optikadapter
Schnittstelle
Kopf oder 3pin Mini-XLR der Luft 4pin
Ertrag
Trockenkontakt-Schließung oder nass LED+/-
Auf: kurz oder LED an
Weg: offen oder LED weg
Optikbasisstation
Schnittstelle
DB9 (Mann)
Input

Trockenkontakt Schließung oder TTL

Auf: kurz zu Boden- oder TTL-Tief weg: offenes oder TTL-Hoch

Ethernet:

Arbeitsmodus

Voll- Duplex/Halbduplex
Datenrate

10/100Mbps (AUTO)
Verbindungsanschluß

RJ45
