Produktdetails:
|
| Art: | SDI-zu-Glasfaser-Konverter | Gebrauch: | Rundfunk |
|---|---|---|---|
| SDI-Langstreckenübertragung: | 20 km | Anzahl der Fasern: | 2 |
EIGENSCHAFTEN
· 1 Kanal SDI und Ethernet-Getriebe des digitalen Videosignals über Optikfaser
· Behandelt pathologisches Muster
· Automatische Kabelgleichstellung, zum von Signalintegrität sicherzustellen
· Automatisches reclocking 270Mbit/s - 1.48Gbit/s - 3Gbit/s
· Stützsignalart: 270Mbit/s zu 3Gbit/s entsprechend Standards SMPTE 424M, SMPTE 292M und SMPTE 259M
· Lange Getriebefähigkeit mindestens 10 Kilometer (6,2 Meilen)
· Verteilerleistungsaufnahme für industrielle Anwendung
BESCHREIBUNG

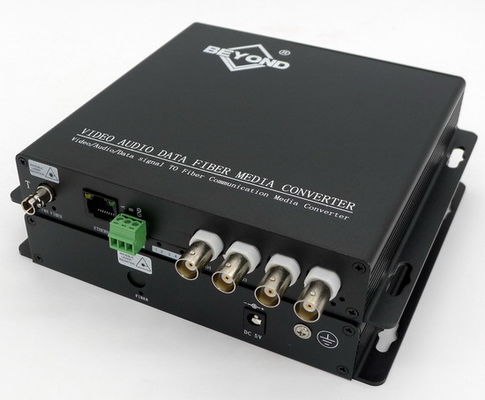

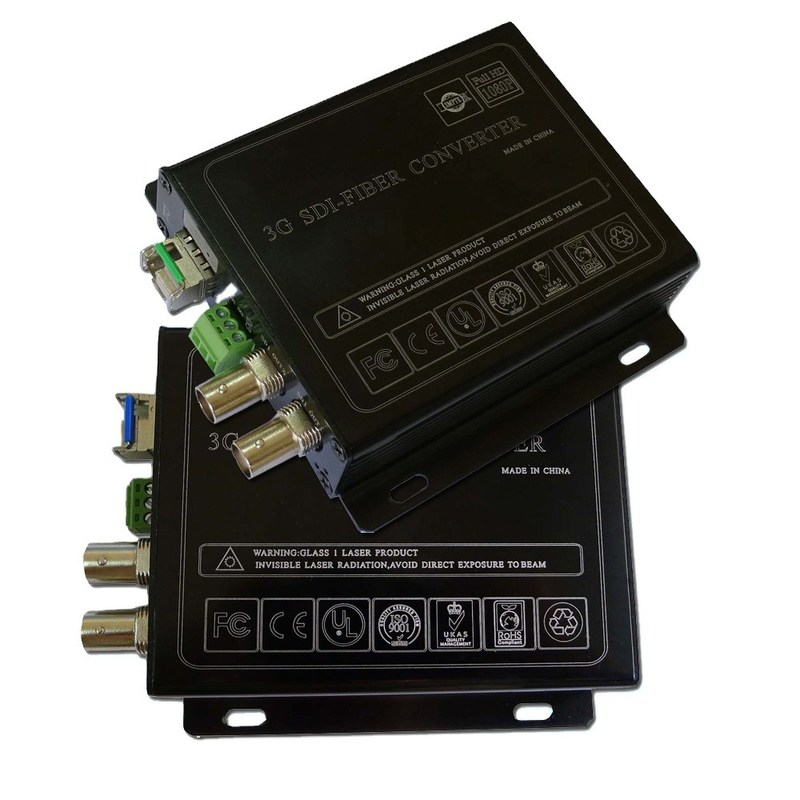

Der SDI-Reihenfaservideokonverter ist eine ideale und wirtschaftliche Lösung für Rundfunk- oder Überwachungsanwendungen. Er empfängt einen HD-SDI elektrischen Input, umwandelt tadellos elektrisches SDI-Signal in Optik-SDI Signal des Monomode-. Er stützt Getriebebild von SDTV (143-540Mbps), von HDTV (1.485Gbps) und von HDTV (3Gbps, 1080p60).
Übermittler und Empfänger die Ausgleichung und das Reclocking an der Eingabeeinheit zur Verfügung stellen, um das Signal für konsequente Qualität wieder aufzubauen. Elektronische und optische Anpassungen werden nie angefordert. LED-Indikatoren werden für sofort Überwachungsanlagestatus zur Verfügung gestellt. Geräte sind entweder für alleinstehende oder Gestellberginstallation verfügbar, die für unterschiedlichen Arbeitsbereich passend ist.
SPEZIFIKATION
Opitcal:
|
Wellenlänge |
1310nm&1470nm~1610nm |
|
Spitzenleistung |
-8~-3dBm/-3~+2dBm |
|
Optikfaser |
50/125u in mehreren Betriebsarten, 62.5/125u in mehreren Betriebsarten, Monomode- 9/125u |
|
Rx-Empfindlichkeit |
-18dBm |
|
Optikstecker |
FC/ST/SC |
|
Abstand |
0~500M (MILLIMETER)/0~10KM (INSPEKTION) |
Ethernet:
|
Arbeitsmodus |
Voll- Duplex/Halbduplex |
|
Datenrate |
10/100Mbps (AUTO) |
|
Verbindungsanschluß |
RJ45 |
Daten RS485:
|
Datenprotokoll |
RS485 |
|
Datenrate |
0~200 Kbps |
|
Fehlerrate |
< 10-9=""> |
|
Verbindungsstück |
Standardterminalführung |
Video:
|
SDI gab ein |
||
|
Signal-Art SDI |
SMPTE 424M, SMPTE 292M, SMPTE 259M |
|
|
Datenraten |
270Mbit/s - 1.48Gbit/s - 3Gbit/s |
|
|
Kabel-Gleichstellung |
Automatisches Kabel EQ (Kabel Belden 1694A) 250m @ 270Mbit/s, 140m @ 1.5Gbit/s, 80m @ 3Gbit/s |
|
|
Verbindungsstück |
BNC 75 Ohm |
|
|
General: |
||
|
Eingangsleistung |
DC 12V |
|
|
Leistungsaufnahme (Maximum) |
<5w> |
|
|
Betriebstemperatur |
0°C zu 55°C |
|
|
Lagertemperatur |
-40°C zu 85°C |
|
|
Betriebsfeuchtigkeit |
0 | 95% (kondensationsfrei) |
|
|
Nettogewicht |
1.5KG pro Paare |
|
|
Maß |
175mm×154mm×30mm |
|
|
Fallmaterial |
Aluminium |
|
SystemSchaltschema
