Produktdetails:
|
| Art: | Faserkonverter |
|---|
EIGENSCHAFTEN
· 1 Kanalvideo und Rundfunkübertragung des digitalen Videosignals über Optikfaser
· Behandelt pathologisches Muster
· Automatische Kabelgleichstellung, zum von Signalintegrität sicherzustellen
· Automatisches reclocking 270Mbit/s - 1.48Gbit/s - 3Gbit/s
· Stützsignalart: 270Mbit/s zu 3Gbit/s entsprechend Standards SMPTE 424M, SMPTE 292M und SMPTE 259M
·Direkt kompatibel mit HD-SDI Kamerasystemen und Protokolle der Daten stützen RS-485
· Lange Getriebefähigkeit mindestens 20 Kilometer (6,2 Meilen)
· Verteilerleistungsaufnahme für industrielle Anwendung
·Stützheißes abwechselndes Ein- und Auslagern und heiße Verstopfung
·Optische Verbindung Simplex-LC-/PCmonomode-

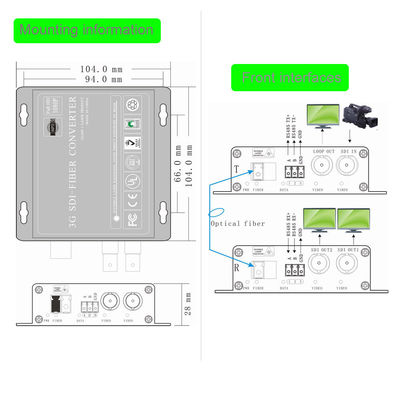

·Alleinstehende Art oder Karte-artiges installiert in 19' ‚Fahrgestelle des Gestellbergs 2U oder 4U.
BESCHREIBUNG

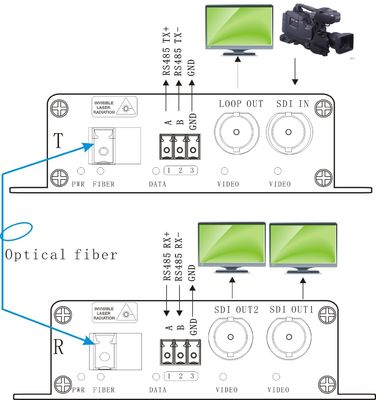

Der SDI-Reihenfaservideokonverter ist eine ideale und wirtschaftliche Lösung für Rundfunk- oder Überwachungsanwendungen. Er empfängt einen HD-SDI elektrischen Input, umwandelt tadellos elektrisches SDI-Signal in Optik-SDI Signal des Monomode-. Er stützt Getriebebild von SDTV (143-540Mbps), von HDTV (1.485Gbps) und von HDTV (3Gbps, 1080p60).
Übermittler und Empfänger die Ausgleichung und das Reclocking an der Eingabeeinheit zur Verfügung stellen, um das Signal für konsequente Qualität wieder aufzubauen. Außerdem mit moderner Fasertechnologie, kann SDI pathologisches Muster leicht führen, um sein komplettes Getriebe zu prüfen.
Der SDI-Reihenfaservideokonverter werden gewöhnlich in den Anwendungen benutzt, in denen die Kameras P-/T/Zfähigkeiten haben. Bedienungsfertiger Entwurf stellt die Leichtigkeit der Installation und der Operation sicher. Elektronische und optische Anpassungen werden nie angefordert. LED-Indikatoren werden für sofort Überwachungsanlagestatus zur Verfügung gestellt. Geräte sind entweder für alleinstehende oder Gestellberginstallation verfügbar, die für unterschiedlichen Arbeitsbereich passend ist.
SPEZIFIKATION
Optisch:
|
Wellenlänge |
149nm/1310nm |
|
Spitzenleistung |
-3~+2dBm |
|
Optikfaser |
Monomode- 9/125u |
|
Rx-Empfindlichkeit |
-18dBm |
|
Optikstecker |
LC |
|
Abstand |
0~40KM |
Daten:
|
Datenprotokoll |
Rück-RS485 |
|
Datenrate |
0~200 Kbps |
|
Fehlerrate |
< 10="">-9 |
|
Verbindungsstück |
Standardterminalführung |
Video:
|
SDI gab ein |
||
|
Signal-Art SDI |
SMPTE 424M, SMPTE 292M, SMPTE 259M |
|
|
Datenraten |
270Mbit/s - 1.48Gbit/s - 3Gbit/s |
|
|
Kabel-Gleichstellung |
Automatisches Kabel EQ (Kabel Belden 1694A) 250m @ 270Mbit/s, 140m @ 1.5Gbit/s, 80m @ 3Gbit/s |
|
|
Verbindungsstück |
BNC 75 Ohm |
|
|
General: |
||
|
Eingangsleistung |
5 V-DC |
|
|
Leistungsaufnahme (Maximum) |
3W |
|
|
Betriebstemperatur |
0°C zu 55°C |
|
|
Lagertemperatur |
-10°C zu 70°C |
|
|
Betriebsfeuchtigkeit |
0 | 95% (kondensationsfrei) |
|
|
Nettogewicht |
310g pro Paare |
|
|
Fallmaterial |
Aluminium |
|
