Produktdetails:
|

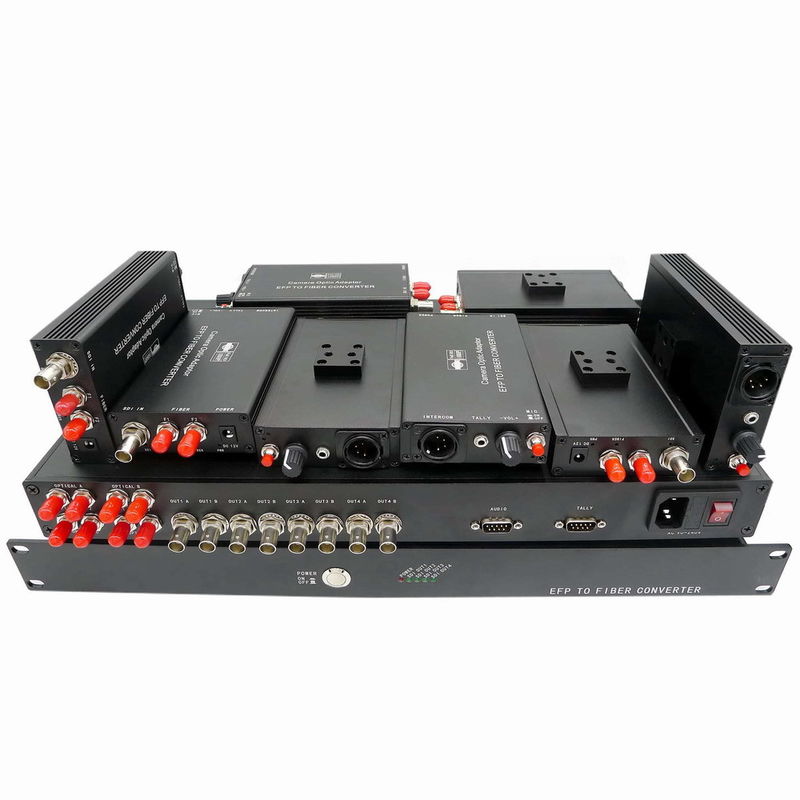

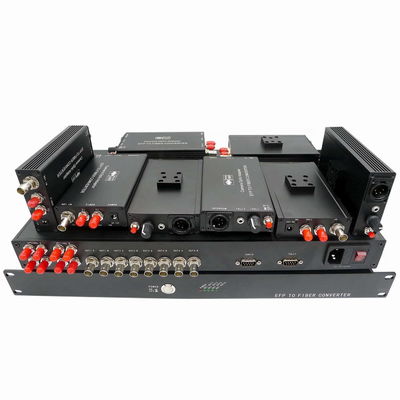

Einfaches EFP-Kamerafasersystem

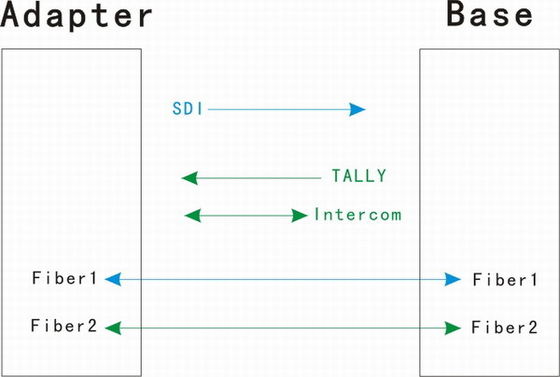

Einfacher EFP zur Faser schließt einen Kamera-Optikadapter und eine Optikbasisstation ein. Das System transportiert 1 Signal ch 3G/HD-SDI von der Kamera zur Basisstation, Wechselsprechanlage (Kameraende kann verbundener 4 Kopfhörer des Fachmannes Stift- oder 5 Stiftxlr sein, kann OB-Ende verbundener Wechselsprechanlagenhauptanschluss sein), Tally (eine Farbe oder zwei Farben können vorgewählt werden). Das System setzt alle Signale, die für Produktion der Multikamera 3G/HD-SDI auf ein LWL - Kabel benötigt werden und versichert robusten, störungsfreien Zusammenhang auf jedem möglichem Studio oder Fernproduktion. Die Unterseite des Schraubenlochs kann mit einem Kameraschuhberg gepasst werden.

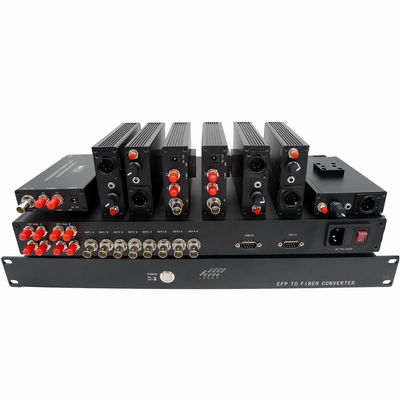

Wegen seiner einfachen Funktion können 4 Basis in eine Optikbasisstation kombiniert werden.
Eigenschaften
· 1 ch Vorwärts-SDI
· Behandeln Sie alle pathologischen Muster
· Automatische Kabelgleichstellung, zum von Signalintegrität sicherzustellen
· 3G/HD/SD-SDI gab Selbstanerkennung, Unterstützung 270Mbit/s - 2.97Gbit/s entsprechend SMPTE 424M, SMPTE 292M und SMPTE 259M ein
· 10+Km auf Einmodenfasergetriebe
· Mic-Input mit Stummem und Vorverstärker
· Kopfhörer mit Volumen auf oder ab
· Ertrag des Tallys LED+/- oder Trockenkontakt Schließung optional
· Genlock oder TC/BB sind optional
· Fernsteuerungsdaten sind auch optional
· Unteres Schraubenloch kann mit einem Kameraschuhberg installiert sein
Spezifikationen:
Gesamtindex
| Arbeit Temp | -25°C zu 55°C |
| Speichertemp | -40°C zu 85°C |
| Feuchtigkeit | 0 | 95% (kondensationsfrei) |

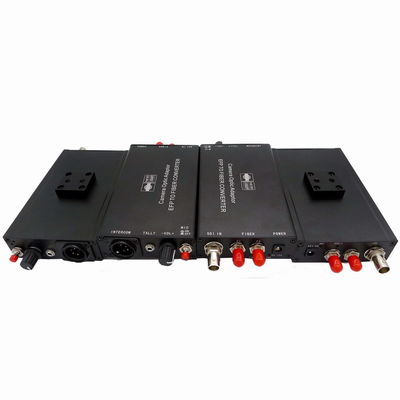

| Kamera-Optikadapter | |
| Eingangsleistung | DC 11~19V |
| Leistungsaufnahme | <10w> |
| Nettogewicht | <0> |
| Auftrittgröße | 140mm*82mm*28mm |
| Optikbasisstation | |
| Eingangsleistung | AC90~240V |
| Leistungsaufnahme | <20w> |
| Nettogewicht | 3kg |
| Auftrittgröße | 19" Standardberg des gestells 1U |
Optisch:
| Wellenlänge | 1310nm/1550nm/CWDM |
| Spitzenleistung | -6~-1dBm |
| Rx-Empfindlichkeit | <-18dbm> |
| Getriebe-Abstand | Inspektion fiber10km, Millimeter Faser 550m |
| Optikstecker | ST./FC/SC/LC |
SDI-Input/Output:
| Signalformat | SMPTE 424M, SMPTE 292M, SMPTE 259M |
| Datenrate | 270Mbit/s - 1.48Gbit/s - 3Gbit/s |
| Kabel-Gleichstellung |
Automatisches Kabel EQ (Kabel Belden 1694A) 250m @ 270Mbit/s, 140m @ 1.5Gbit/s, 80m @ 3Gbit/s |
| SDI-Schnittstelle | BNC 75 Ohm |
Genlock/TC/BB (kann optional sein)
| Zahl von Kanälen | 1 |
| Input/Output Widerstand | BNC 75Ω (Ungleichgewicht) |
| Input/Output Spannung | 1.0Vp-p |
| Differenzialer Gewinn | <> |
| Differenziale Phase | <> |
| SNR | >60dB |
Wechselsprechanlage:
| Kamera-Optikadapter | |

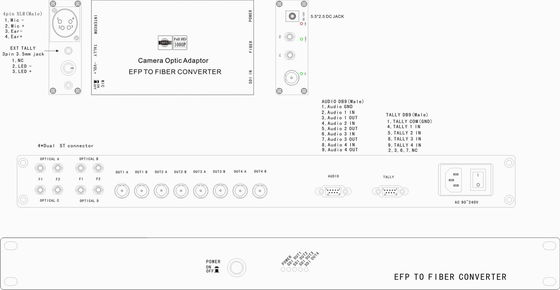

| Schnittstelle | 4pin XLR (Mann) /5pin XLR (Frau)/3.5mm Kopfhörersteckfassung |
| Mikrofon | Mic-Input mit Stummem und Vorverstärker |
| Kopfhörer | mit Volumen auf oder ab |
| Optikbasisstation | |
| Schnittstelle | Steckfassung DB9 (weiblich) oder 3.5mm: Leitungsstufenunausgeglichener Audioinput und -ertrag, |
Tally:
| Kamera-Optikadapter | |
| Schnittstelle | 3.5mm Steckfassung oder 3pin Mini-XLR |
| Ertrag | Trockenkontakt-Schließung oder nass LED+/- |
|
Auf: kurz oder LED an Weg: offen oder LED weg |
|
| Optikbasisstation | |
| Schnittstelle | DB9 (Mann) |
| Input | Trockenkontakt Schließung oder TTL |
| Auf: kurz zu Boden- oder TTL-Tief weg: offenes oder TTL-Hoch | |
