Produktdetails:
|
| Hervorheben: | Inspektion OM3 DVI über Faser-Ergänzung,EDID,das optische Ergänzung DVI programmiert |
||
|---|---|---|---|
Inspektion OM3 DVI über Programmierung des Faser-Ergänzungs-der Optikverkehrssystem-EDID

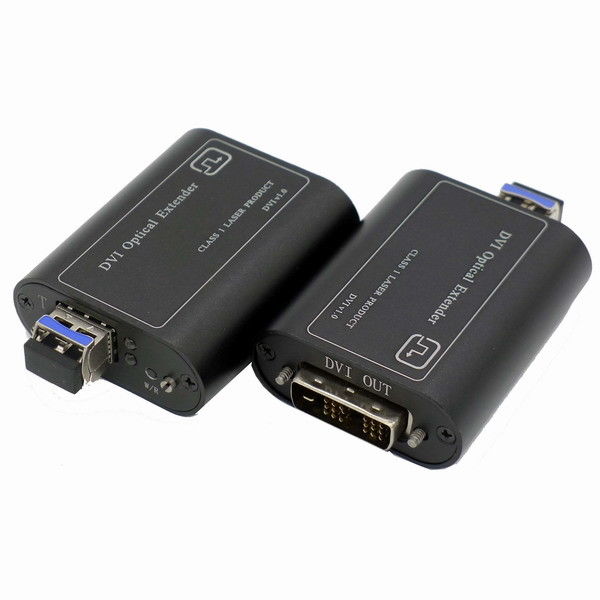

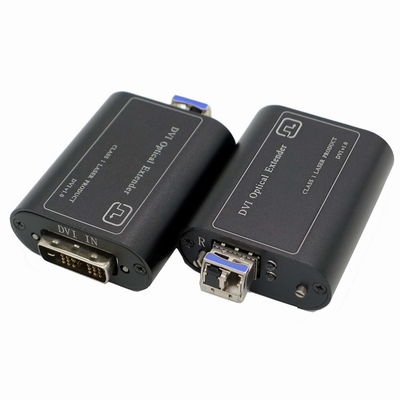

DVI über Faser-Ergänzung
Optische Ergänzung DVI ist ein Faseroptikverkehrssystem, das zum Verteilen von Signalen der hohen Auflösung DVI über einer einzelnen Glasfaser mit Kabellängen bis 300 Meter fähig ist (Faser OM3 Millimeter) oder 10km (Inspektions-Faser), die Entschließung bis zu 4096× 2160@30HZ. Schließen Sie den Übermittler vor Gebrauch auf den Monitoren wird verwendet, klickt auf den Übermittlerschlüssel, um zu lesen an und EDID zu schreiben wird in der Anzeige innerhalb des Übermittlers, das EDID gelesen und gespeichert, das sich programmiert, damit es in der Lage ist, sich den Eigenschaften der unterschiedlichen Entschließung des Anzeigesystems anzupassen, seinen Gebrauch bequem und zuverlässig zu machen kürzer.
Das DVI über Faserkonverterstützverschiedenem hochauflösendem Entschließungsverhältnisgetriebe, das höchste kann Reichweite UXGA 1600*1200 oder WUXGA 1920* 1200@60Hz oder HDTV 1080P 1920* 1080@60Hz, 2048x1080, 2K/4K, maximale Entschließung 4096× 2160@30HZ sein. Maximale Bandbreite 11Gbps.
SPEZIFIKATION
Opitcal:
| Wellenlänge | 850nm &1310nm |
| Spitzenleistung | -6~-1dBm |
| Optikfaser | OM3 in mehreren Betriebsarten, Monomode- 9/125u |
| Rx-Empfindlichkeit | -16dBm |
| Optikstecker | 1 x LC |
| Abstand | 0~300M (OM3 MILLIMETER)/0~10KM (INSPEKTION) |
Video:
| DVI-Input/Output | ||
| Ertragvideo | DVI 1,0 | |
| Eingegebenes Videosignal | 0.5~1.0V PP. | |
| Eingangssignal DDC | 5V PP. (TTL) | |
| Verbindungsstück | 18+1 DVI-Mann | |
| General: | ||
| Eingangsleistung | 5 V-DC | |
| Leistungsaufnahme (Maximum) | 2.4W (maximal) | |
| Betriebstemperatur | -20°C zu 55°C | |
| Lagertemperatur | -40°C zu 85°C | |
| Betriebsfeuchtigkeit | 0 | 95% (kondensationsfrei) | |
| Nettogewicht | 190g pro Paare | |
| Fallmaterial | Aluminium | |
| Produktgröße | 64mm×52mm×22.5mm (L/W/H) | |
Geräteeinbau und Operation
Schritt 1: Schalten Sie den PC und die Monitorenergie ein.
Schritt 2: lesen Sie den EDID-Monitor, lesen Sie Methoden folgen bitte den Schritten unten:
(1), zuerst den 5 v-Stromadapter an den Übermittler anzuschließen, stellen sicher, dass die Energie hellrote LED leuchtet. (2) offen die Monitorstromversorgung, dann schließen die Schnittstellenprodukteinführung des Übermittlers DVI an das DVI-Schnittstellen-Sichtanzeigegerät an.
(3) leuchtet Presse der Lese-Schreibknopf des Übermittlers EDID, das Licht EDID R/W, sagt, dass sie, das EDID-Informations-Sichtanzeigegerät zu lesen ist. Grüne Anzeigelampe erlischt, nachdem 10 Sekunden lesen EDID-Informationen ist abgeschlossen, Schalter weg von der Energie des Übermittlers sagten.
Energie und Lampenzustand EDID W/R: rotes Licht der Stromversorgung, EDID grünes Licht lesen und schreiben.
Anmerkung: wenn eine Änderung in einem anderen Sichtanzeigegerät, bitte den zweiten Schritt wiederholen.
Schritt 3: schließen Sie zuerst den 5 v-Stromadapter an den Übermittler, sicherstellen der Energie hellrote LED-Lichter oben, anschließen die Schnittstelle des Übermittlers DVI an den PC der DVI-Schnittstelle an.
Schritt 4: schließen Sie den 5 v-Stromadapter an den Empfänger an, um zu garantieren dass die Energie hellrote LED leuchtet. Schließen Sie den DVI-Hafen des Empfängers und der Anzeige an.
Schritt 5: entsprechend dem Diagramm seien Sie LC-Faseroptikverbindungen.
Empfänger-Energie und Faserlampenzustand: helles der Stromversorgung rotes, Signal aus optischen Fasern, das grünes Licht anschließt.
