Produktdetails:
|
| Faser-Art: | Monomode- | Produkt-Name: | Optischer Zirkulator |
|---|---|---|---|
| Wavelenght: | 1550nm | Verbindungsstück typr: | FC/PC FC/APC, LC/PC, LC/APC |
| Hervorheben: | Monomode--Zirkulator aus optischen Fasern,optischer Zirkulator 1550nm,Einmodenfaser-Zirkulator |
||

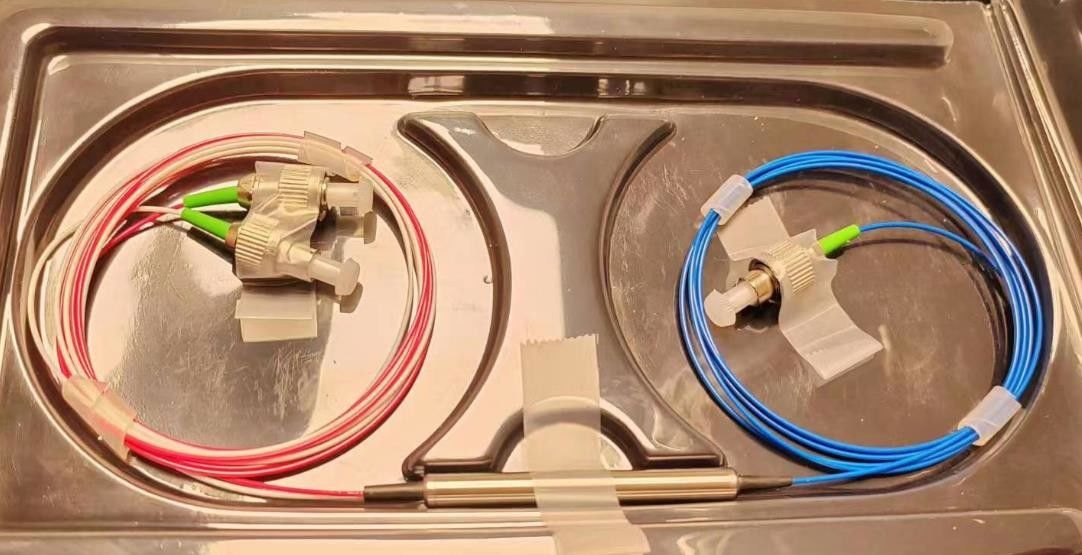

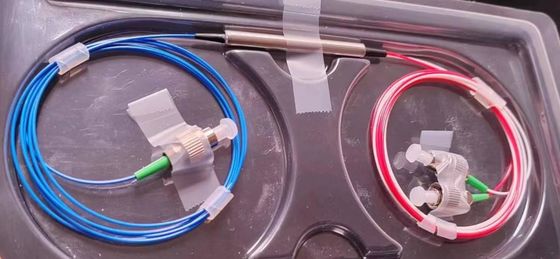

Drei Port- Monomode- Zirkulator-Wavelenght aus optischen Fasern 1550nm
Monomode- optisches Zirkulator-1550nm
Ein optischer Zirkulator ist ein Gerät, das Licht in einer spezifischen Richtung in eine Glasfaser verlegt. Es ist ein Dreihafengerät, das an das Prinzip von Nonreziprozität laufen lässt und bedeutet dass helle Reisen in einer bestimmten Richtung und geht nicht zu seiner Quelle zurück.

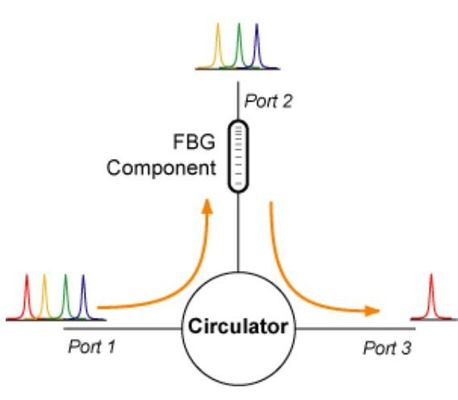

Das folgende Beispiel stellt den Gebrauch eines Zirkulators dar, einen optischen Kanal von einem DWDM-System unter Verwendung eines Faser Bragg-Gitters (FBG) fallenzulassen. Die Kanäle des Input DWDM werden in Hafen 1 des Gerätes mit einem FBG-Gerät verbunden, das angeschlossen wird, um 2. zu tragen. Die einzelne Wellenlänge reflektierte sich vom FBG wiederbetritt den Zirkulator in Hafen 2 und wird verlegt, um 3. zu tragen. Die restlichen Signale überschreiten durch das FBG und den Ausgang auf der Spitzenfaser.

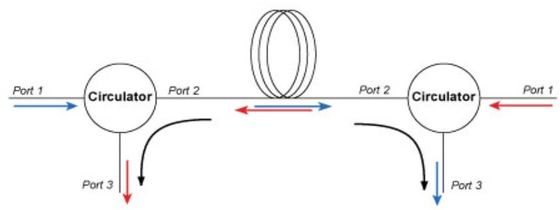

Zirkulatoren können auch benutzt werden, um ein optisches Signal in zwei Richtungen hinunter eine einzelne Faser zu senden. Ein Zirkulator befindet sich an beiden Enden der Faser. Jeder Zirkulator arbeitet, um ein Signal in einer Richtung beim Entfernen des Signals in der anderen hinzuzufügen. Sehen Sie das Beispiel unten.
Spezifikationen
| Funktionierende Wellenlänge (Nanometer) | 1550+/-30 |
| Einfügungsdämpfung (Port1 zu Port2) (DB) | <0> |
| Einfügungsdämpfung (Port2 zu Port3) (DB) | <0> |
| Isolierung (Port2, zum 1) zu tragen (DB) | >40 |
| Isolierung (Port3, zum 2) zu tragen (DB) | >40 |
| Polarisations-abhängiger Verlust | <0> |
| Rückflussdämpfung | >55 |
