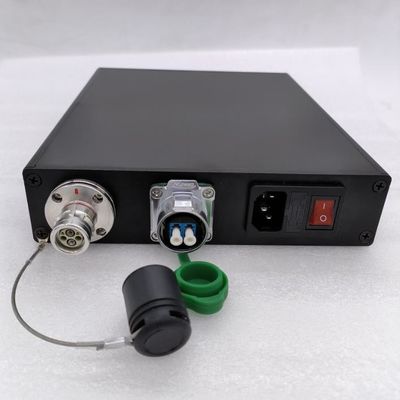

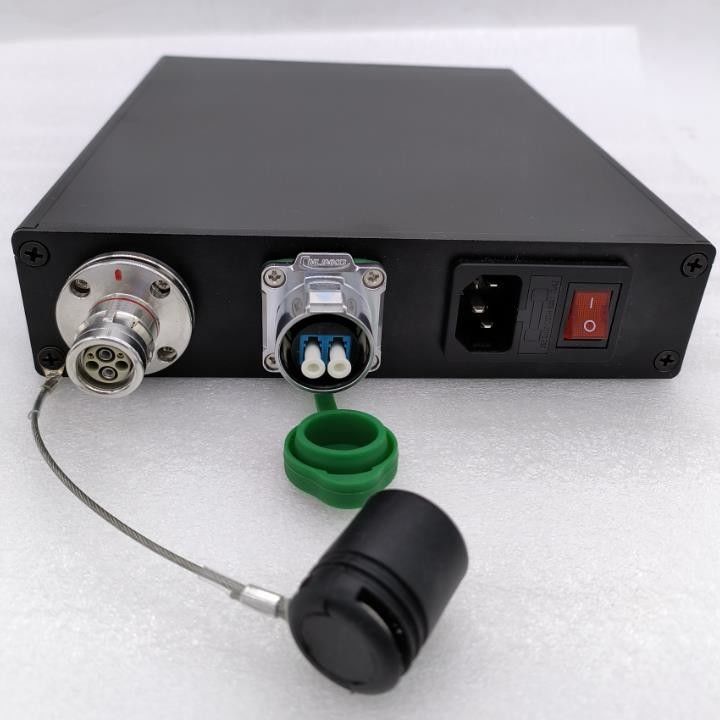

Einheit HPS SMPTE304M Hybrid Power Supply für Kamera-Faser-System

Einheit HPS SMPTE304M Hybrid Power Supply für Kamera-Faser-System

OP-HPS ist für Langstreckensysteme aus optischen Fasern mit der Stromversorgung zum hinteren Adapter Beyondopto-Kamera und zur Kamera bestimmt. OP-HPS Stromversorgungseinheit stellt ein hybrides Kabelverbindungsstück (DUO Neutrik OpticalCON oder hybrides Verbindungsstück SMPET304) und einen Wechselstrom 90~240V herein als Stromversorgung für die Stromversorgungseinheit zur Verfügung. Die Stromversorgungseinheit, die mit dem hinteren Adapter der Optoelektronik-Kamera arbeitet, stellt 76V DC Spannung zum Kameraadapter zur verfügung und der Adapter überträgt DC76V auf DC 15V für die Kamerastromversorgung durch eine Mengen- oder V-Bergplatte. Das hybride Verbindungsstück überträgt auch SDI-Signale und das Fern-/Wechselsprechanlage und andere Signale über zwei Monomodefasern. Die Stromversorgungseinheit liefert auch zwei allgemeine Optikstecker (St., Sc- oder LC-Verbindungsstück oder ODC oder andere Arten Verbindungsstück). Diese zwei Optikstecker schließen an die Optoelektronik-Kamerafaser-Systembasiseinheit an, die SDI-Signal und Wechselsprechanlage/Tally und Fernsignale bis 10KM übertragen kann.

Produkteigenschaft:

• Erlaubt den Gebrauch des herkömmlichen Monomodefaserkabels
• Versorgen Sie Stromversorgung für die Kamera mit einem hybriden Lichtleiterkabel
• Benutzen Sie allgemeines St., Sc, LC oder OpticalCON-Verbindungsstücke für Faserverbindung
• Benutzen Sie hybrides Verbindungsstück OpticalCON DUOS oder SMPTE für hybride (Stromversorgung und Faser) Verbindung
• Langstreckenlichtwellenleiterübertragungsstrecke
• Klein - leicht und einfach einzusetzen

Elektro- und optischer Parameter:

Faser-Art: Monomode-

Hinterer Adapter der kompatiblen Kamera: Beyondopto-Entwurf.

Stromversorgung für hybrides Kabel: DC 76V

Maximale Leistungsaufnahme: 180W

Mechanisches /Environmental:

Größe: 188mmX45mmX245.1mm

Gewicht: 2.1KG

Temperaturspanne: -25° zu 55°C

Feuchtebereich: 0 bis 95% relative Feuchtigkeit

Schließen Sie Diagramm an:
