Produktdetails:
|
| Transceiver-Art: | SFP-Kupfer | Stromversorgung: | +3.3V DC |
|---|---|---|---|
| Datenrate: | 1.25Gb/s | Funktionierende Gehäusetemperatur: | 0°C zu +70°C oder zu -40°C zu +85°C |
| Unterkunft der Art: | Metall | Datenverbindungsstück: | RJ-45 |
Eigenschaften
Bis zu den bidirektionalen Datenverbindungen 1.25Gb/s
Heiß-steckbarer SFP-Abdruck
RX Los/ohne Los-Funktion
Völlig metallische Einschließung für niedrige EMS
Ableitung der geringen Energie (0,5 W typisch)
Kompakte Versammlung des Verbindungsstücks RJ-45
Zugang zur Bitübertragungsschicht IC über 2-drahtigen Serienbus
Operation 1000BASE-X in den Wirtssystemen mit SERDES-Schnittstelle
10/100/1000Mbps konform in den Wirtssystemen mit SGMII-Schnittstelle
Operation 100Base-FX in den Wirtssystemen mit SERDES-Schnittstelle
Funktionierende Gehäusetemperaturstrecke 0°C zu +70°C oder zu -40°C zu +85°C
Anwendungen
Gigabit Ethernet 1,25 über Kabel der Katze 5
Beschreibung

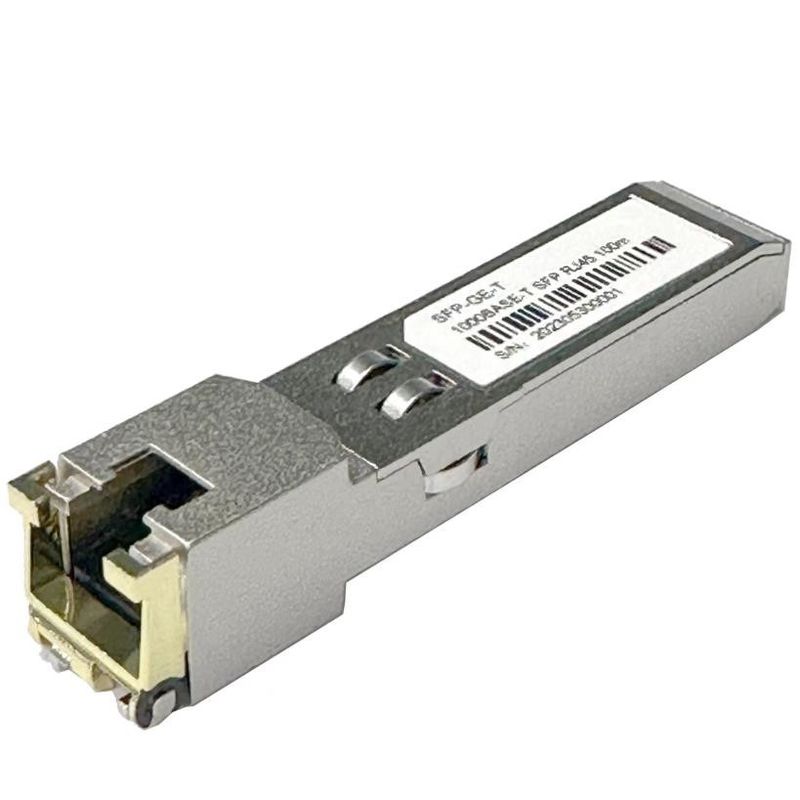

Steckbare (SFP) Transceivers der SFP-GE-T Kupfer-kleinen Form sind ein leistungsstarkes, kosteneffektives Modul, das mit Gigabit Ethernet konform ist und die Standards 1000BASE-T, die so in IEEE 802. 3-2002 und in IEEE 802.3ab spezifiziert werden, das 1000Mbps Datenrate bis 100 Meter stützt, erreichen über Kabel der Kategorie 5 des unshielded twisted pair. Das Modul stützt voll- Duplexdatenverbindungen 1000 Mbps mit 5 waagerecht ausgerichteten Signalen der Impuls-Amplitudenmodulation (PAM). Alle vier Paare im Kabel werden mit einer Symbolrate von 250Mbps auf jedem Paar verwendet. Das Modul versieht Standardserien-Identifikations-Informationen, die mit SFP MSA konform sind, das mit einer Adresse von A0h über das Serien-CMOS EEPROM erreicht werden kann Protokoll 2wire.
Pin Descriptions
| Pin | Signal-Name | Beschreibung | Verstopfen Sie folgendes. | Anmerkungen |
| 1 | VEET | Übermittler-Boden | 1 | |
| 2 | TX-STÖRUNG | Übermittler-Fehleranzeige | 3 | Note1 |
| 3 | TX-SPERRUNG | Übermittler-Sperrung | 3 | Note2 |
| 4 | MOD_DEF (2) | SDA-Seriendatensignal | 3 | Note3 |
| 5 | MOD_DEF (1) | SCL-Serientaktsignal | 3 | Note3 |
| 6 | MOD_DEF (0) | TTL-Tief | 3 | Note3 |
| 7 | Rate Select | Nicht angeschlossen | 3 | |
| 8 | LOS | Verlust des Signals | 3 | Note4 |
| 9 | DREHEN Sie sich | Empfängerboden | 1 | |
| 10 | DREHEN Sie sich | Empfängerboden | 1 | |
| 11 | DREHEN Sie sich | Empfängerboden | 1 | |
| 12 | RX- | Inv. Empfangene Daten heraus | 3 | Anmerkung 5 |
| 13 | RX+ | Empfangene Daten heraus | 3 | Anmerkung 5 |
| 14 | DREHEN Sie sich | Empfängerboden | 1 | |
| 15 | VCCR | Empfänger-Stromversorgung | 2 | |
| 16 | VCCT | Übermittler-Stromversorgung | 2 | |
| 17 | VEET | Übermittler-Boden | 1 | |
| 18 | TX+ | Übertragen Sie Daten herein | 3 | Anmerkung 6 |
| 19 | TX- | Inv. Übertragen Sie Daten herein | 3 | Anmerkung 6 |
| 20 | VEET | Übermittler-Boden | 1 |
Anmerkungen:
Verstopfen Sie folgendes: Pin-Verpflichtungsreihenfolge während der heißen Verstopfung.
1) TX-Störung wird nicht und wird immer gestützt angeschlossen, um zu reiben.
2) TX-Sperrung, ein Input, der benutzt wird, um das Transceivermodul zurückzustellen, dieser Stift, wird innerhalb des Moduls mit einem 4,7 KΩ-Widerstand hochgezogen.
V) des Tief-(0 – 0,8: Transceiver an
Zwischen (0,8 V und 2,0 V): Unbestimmt
Hoch (2,0 – 3,465 V): Transceiver in zurückgestelltem Zustand
Öffnen Sie sich: Transceiver in zurückgestelltem Zustand
3) Umb.-Def 0,1,2. Diese sind die Moduldefinitionsstifte. Sie sollten mit einem Widerstand 4.7K~10K auf dem Wirtsbrett hochgezogen werden. Ziehen Sie Spannung ist VccT oder VccR hoch
Umb.-Def 0 wird durch das Modul geerdet, um anzuzeigen, dass das Modul anwesend ist
Umb.-Def 1 ist die Uhrlinie der seriellen Zweidrahtschnittstelle für Serien-Identifikation
Umb.-Def 2 ist die Datenleitung der seriellen Zweidrahtschnittstelle für Serien-Identifikation
4) RX_LOS (Verlust des Signals): LVTTL kompatibel mit einer maximalen Spannung von Host_Vcc. RX_LOS kann ermöglicht oder gesperrt (auf Einrichtungsinformationen sich beziehen), RX_LOS wird verwendet nicht und wird gebunden immer, um über den 100-Ohm-Widerstand zu reiben.
5) RD-/+: Diese sind die differenzialen Empfängerertrag. Sie sind Wechselstrom verbunden 100 differenzialen Linien, die mit 100 (Differenzial) am Benutzer SERDES beendet werden sollten.
6) TD-/+: Diese sind der differenziale Übermittlerinput. Sie werden, differenziale Linien mit differenzialer Beendigung 100 innerhalb des Moduls Wechselstrom-verbunden.
