Produktdetails:
|
| Datenhafen: | RJ-45 | Paket: | Kleiner Form-Faktor SFPs |
|---|---|---|---|
| Stromversorgung: | 3.3V | Abstand: | 30meter für 10G (CAT6A-Kabel) |
| Gehäusetemperatur: | 0°C zu +70°C oder zu -40°C zu +85°C | Datenrate: | • Unterstützung 10Gbase-T/5Gbase-T/2.5Gbase-T/1000base-T auf Linie Hafen |
Eigenschaften
¨ Unterstützung 10Gbase-T/5Gbase-T/2.5Gbase-T/1000base-T auf Linie Hafen
¨ Unterstützung 10Gbase-R auf dem Wirtshafen
¨ Heiß-steckbarer SFP-Abdruck
¨ pressen Versammlung des Verbindungsstücks RJ-45 zusammen
¨ RoHS-konform und bleifrei
¨ einzelne +3.3V Stromversorgung
¨ 10 Gigabit Ethernet über Kabel der Katze 6a
¨ Umgebungstemperatur: 0°C zu +70°C oder zu -40°C zu +85°C
Beschreibung

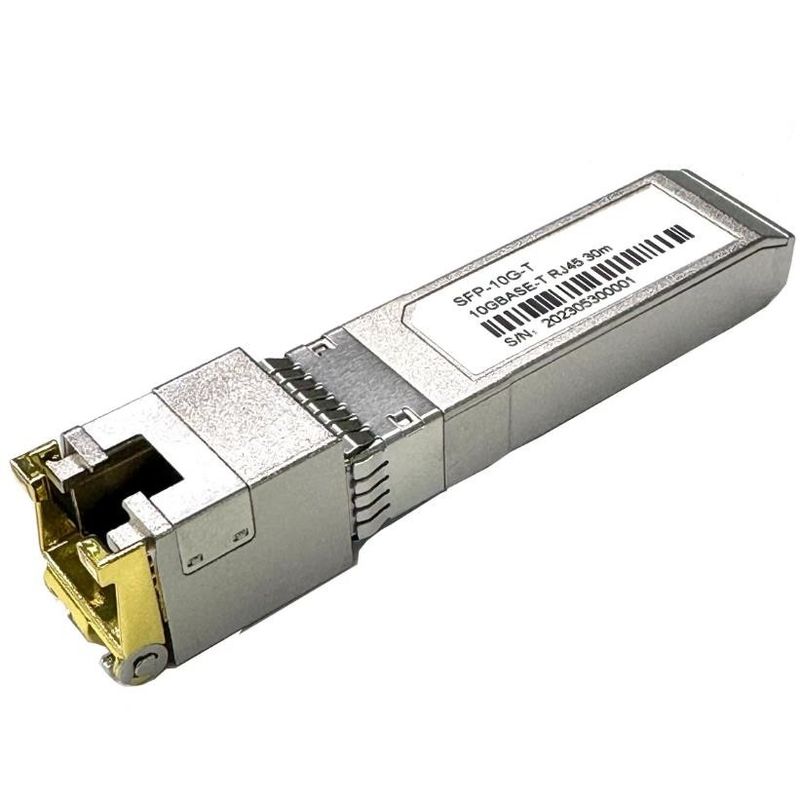

SFP-10 G-T Copper Small Form steckbare (SFP) Transceivers basieren auf der multi Quellvereinbarung SFPs (MSA). Sie sind mit den Standards 10Gbase-T/5Gbase-T/2.5Gbase-T/1000base-T kompatibel, wie in IEEE Geschlechtskrankheit 802,3 spezifiziert. SFP-10G-T benutzt den SFPs Stift RX_LOS (muss auf Wirt hochgezogen werden), für Verbindungsanzeichen. Wenn, SFPs TX_DISABLE-Stift, PHY IC hochzuziehen oder zu öffnen zurückgestellt werden.
Kabellänge
| Linie Hafen | Kabel | Reichweite | Wirts-Hafen |
| 10Gbase-T | CAT6A | 30m | 10GBase-R |
| 5Gbase-T | CAT5E | 50m | 10GBase-R |
| 2.5Gbase-T | CAT5E | 50m | 10GBase-R |
| 1000base-T | CAT5E | 100m | 10GBase-R |
Pin Descriptions
| Pin | Symbol | Name/Beschreibung | Verweis. |
| 1 | VEET | Übermittler gerieben (Common mit Empfänger-Boden) | 1 |
| 2 | TFAULT | Übermittler-Störung. Nicht gestützt. | |
| 3 | TDIS | Übermittler-Sperrung. Laser-Ertrag behindert auf hohem oder offenem. | 2 |
| 4 | MOD_DEF (2) | Datenleitung der Modul-Definitions-2. für Serien-Identifikation. | 3 |
| 5 | MOD_DEF (1) | Uhrlinie der Modul-Definitions-1. für Serien-Identifikation. | 3 |
| 6 | MOD_DEF (0) | Modul-Definition 0. Geerdet innerhalb des Moduls. | 3 |
| 7 | Rate Select | Keine Verbindung erforderte | |
| 8 | LOS | Hoch zeigt nicht verbunden an. Tief zeigt verbunden an. | |
| 9 | DREHEN Sie sich | Empfänger gerieben (Common mit Übermittler-Boden) | 1 |
| 10 | DREHEN Sie sich | Empfänger gerieben (Common mit Übermittler-Boden) | 1 |
| 11 | DREHEN Sie sich | Empfänger gerieben (Common mit Übermittler-Boden) | 1 |
| 12 | RD | Empfänger wandelte DATEN heraus um. Wechselstrom verband | |
| 13 | RD+ | Empfänger Nicht-wandelte DATEN heraus um. Wechselstrom verband | |
| 14 | DREHEN Sie sich | Empfänger gerieben (Common mit Übermittler-Boden) | 1 |
| 15 | VCCR | Empfänger-Stromversorgung | |
| 16 | VCCT | Übermittler-Stromversorgung | |
| 17 | VEET | Übermittler gerieben (Common mit Empfänger-Boden) | 1 |
| 18 | TD+ | Übermittler Nicht-wandelte DATEN herein um. Wechselstrom verband. | |
| 19 | TD | Übermittler wandelte DATEN herein um. Wechselstrom verband. | |
| 20 | VEET | Übermittler gerieben (Common mit Empfänger-Boden) | 1 |
Anmerkungen:
1. Stromkreisboden wird an Gehäusemasse angeschlossen
2. PHY sperrte auf TDIS > 2.0V oder offenes, ermöglicht auf TDIS < 0="">
3. Sollte mit 4.7k hochgezogen werden - Ohm 10k auf Wirt Brett zu einer Spannung zwischen 2,0 V und 3,6, die V. MOD_DEF (0) Zuggestänge Tief, um Modul anzuzeigen, wird angeschlossen.
Schnittstelle der +3.3V-Volt-elektrischen Leistung
Das SFP-10G-T hat einen Eingangsspannungsbereich von 3,3 V +/- 5%. Die maximale Spannung 4V wird nicht Dauerbetrieb zugelassen.
| Schnittstelle der +3,3 Volt-elektrischen Leistung | ||||||
| Parameter | Symbol | Minute | Art | Maximal | Einheit | Anmerkungen/Bedingungen |
| Versorgung gegenwärtig | Ist | 900 | 1200 | MA |
maximale Energie 4W vorbei vollständige Auswahl der Spannung und Temperatur. Sehen Sie Vorsichtanmerkung unten |
|
| Eingangsspannung | Vcc | 3,13 | 3,3 | 3,47 | V | Bezogen zu Boden |
| Maximale Spannung | Vmax | 4 | V | |||
| Überspannung | Isurge | TBD | MA |
Heißer Stecker über ausgeglichener Lage gegenwärtig. Sehen Sie Vorsichtanmerkung unten |
||
Vorsicht: Leistungsaufnahme und Überspannung sind höher als die spezifizierten Werte in SFP MSA
Langsame Signale
MOD_DEF (1) (SCL) und MOD_DEF (2) (SDA), sind offener Abfluss CMOS signalisiert (sehen Sie Abschnitt VII, „Serienübertragungsprotokoll“). MOD_DEF (1) und MOD_DEF (2) muss zum host_Vcc hochgezogen werden.
| Langsame Signale, elektronische Eigenschaften | |||||
| Parameter | Symbol | Minute | Maximal | Einheit | Anmerkungen/Bedingungen |
| SFP-Ertrag TIEF | Vol. | 0 | 0,5 |
V
|
4.7k zu 10k ziehen zum host_Vcc hoch, gemessen an der Wirtsseite des Verbindungsstücks |
| SFP-Ertrag HOCH | VOH | host_Vcc -0,5 | host_Vcc + 0,3 |
V
|
4.7k zu 10k ziehen zum host_Vcc hoch, gemessen an der Wirtsseite des Verbindungsstücks |
| SFP gab NIEDRIG ein | VIL | 0 | 0,8 | V |
4.7k zu 10k ziehen bis Vcc hoch, gemessen an SFP-Seite des Verbindungsstücks
|
| SFP-Input HOCH | VIH | 2 | Vcc + 0,3 | V |
4.7k zu 10k ziehen bis Vcc hoch, gemessen an SFP-Seite des Verbindungsstücks |
Elektrische Hochgeschwindigkeitsschnittstelle
Alle Hochgeschwindigkeitssignale werden innerlich Wechselstrom-verbunden.
| Elektrische Hochgeschwindigkeitsschnittstelle, Getriebe Linie-SFP | ||||||
| Parameter | Symbol | Minute | Art | Maximal | Einheit | Anmerkungen/Bedingungen |
| Zeilenfrequenz | Florida | 125 | MHZ |
5-Schichten- Kodierung, pro IEEE 802,3 |
||
| Tx-Ausgangsimpedanz | Zout, TX | 100 | Ohm |
Differenzial, für alle Frequenzen zwischen 1MHz und 125MHz |
||
| Rx-Eingangsimpedanz | Zin, RX | 100 | Ohm |
Differenzial, für alle Frequenzen zwischen 1MHz und 125MHz |
||
| Elektrische Hochgeschwindigkeitsschnittstelle, Wirt-SFP | ||||||
| Parameter | Symbol | Minute | Art | Maximal | Einheit | Anmerkungen/Bedingungen |
|
Unsymmetrische Dateneingabe Schwingen |
Vinsing | 250 | 1200 |
Millivolt
|
Unsymmetrisch | |
|
Unsymmetrische Datenausgabe Schwingen |
Voutsing | 350 | 800 | Millivolt | Unsymmetrisch | |
| Aufstieg/Abfallzeit | Tr, Tf | 175 | psec | 20%-80% | ||
| Tx-Eingangsimpedanz | Zin | 50 | Ohm | Unsymmetrisch | ||
| Rx-Ausgangsimpedanz | Zout | 50 | Ohm | Unsymmetrisch | ||
Allgemeine Spezifikationen
| General | ||||||
| Parameter | Symbol | Minute | Art | Maximal | Einheit | Anmerkungen/Bedingungen |
| Datenrate | BR | 1 | 10,3125 | Gb/sec |
IEEE 802,3 kompatibel. Sehen Sie merkt 1,2 unten |
|
Anmerkungen:
1. Uhrtoleranz ist +/- 50 PPMs
Klimaspezifikationen
Automatische Kreuzentdeckung wird ermöglicht. Externes Kreuzkabel wird nicht angefordert
| Klimaspezifikationen | ||||||
| Parameter | Symbol | Minute | Art | Maximal | Einheit | Anmerkungen/Bedingungen |
| Funktionierende Gehäusetemperatur | Werbung | Tc | 0 | +70 | °C | |
| Industrie | -40 | +85 | °C | |||
| Lagertemperatur | -40 | +85 | °C | |||
Einrichtungsinformationen
| Teilnummer | Geschwindigkeitsmodus | Temp |
| SFP-10G-TA1-C | 10G/5G/2.5G/1.25G | 0~70℃ |
| SFP-10G-TA1-I | 10G/5G/2.5G/1.25G | -40~85℃ |
