Produktdetails:
|
| TX: | Unterstützung 10Gbase-T/5Gbase-T/2.5Gbase-T/1000base-T auf Linie Hafen | Empfang: | Unterstützung 10Gbase-R auf Wirtshafen |
|---|---|---|---|
| Abdruck: | Heiß-steckbarer SFP-Abdruck | Schnittstelle: | RJ45 |
| Stromversorgung: | +3.3V DC | Kabel: | 10 Gigabit Ethernet über Kabel der Katze 6a |
Eigenschaften
¨ Unterstützung 10Gbase-T/5Gbase-T/2.5Gbase-T/1000base-T auf Linie Hafen
¨ Unterstützung 10Gbase-R auf dem Wirtshafen
¨ Heiß-steckbarer SFP-Abdruck
¨ pressen Versammlung des Verbindungsstücks RJ-45 zusammen
¨ RoHS-konform und bleifrei
¨ einzelne +3.3V Stromversorgung
¨ 10 Gigabit Ethernet über Kabel der Katze 6a
¨ Umgebungstemperatur: 0°C zu +70°C oder zu -40°C zu +85°C

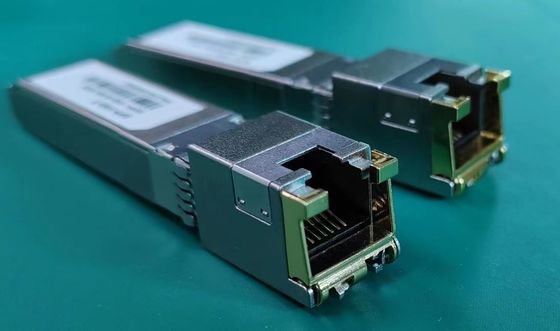

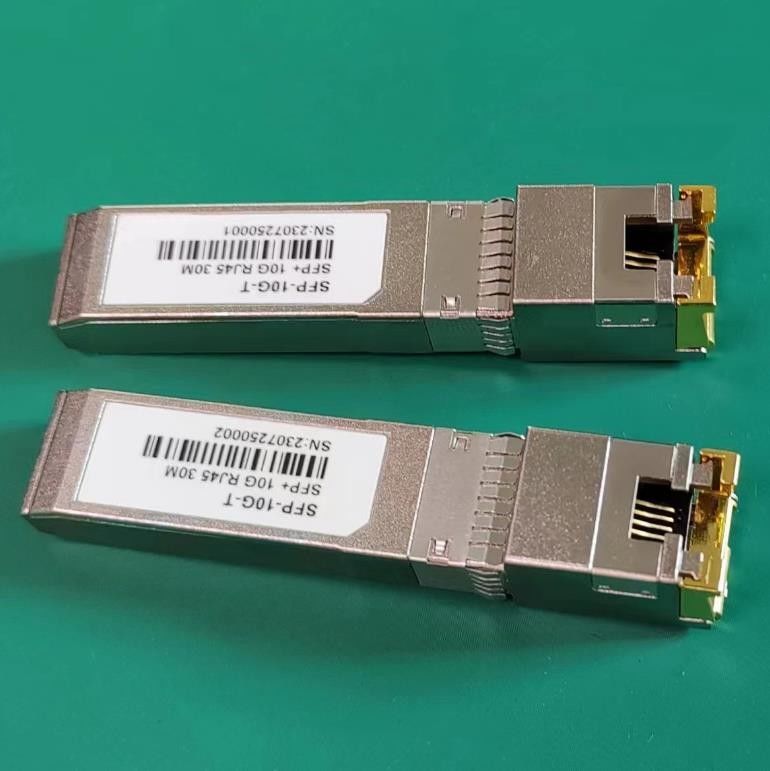

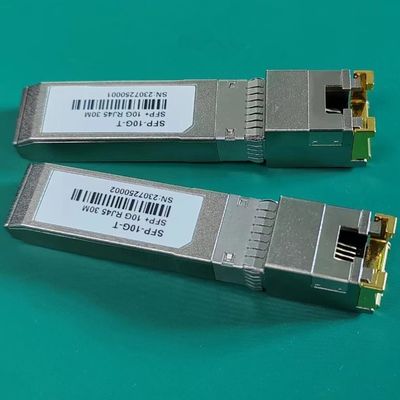

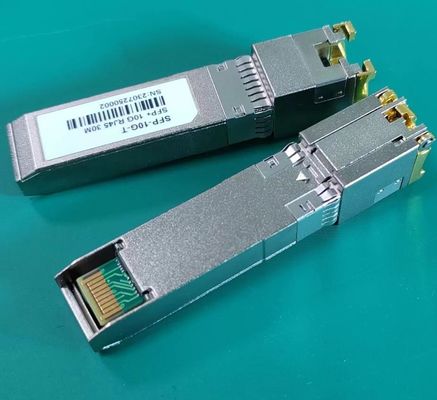

OP-SFP-10 G-T Copper Small Form steckbare (SFP) Transceivers basieren auf der multi Quellvereinbarung SFPs (MSA). Sie sind mit den Standards 10Gbase-T/5Gbase-T/2.5Gbase-T/1000base-T kompatibel, wie in IEEE Geschlechtskrankheit 802,3 spezifiziert. FR-SFP-10G-T benutzt den SFPs Stift RX_LOS (muss auf Wirt hochgezogen werden), für Verbindungsanzeichen. Wenn, SFPs TX_DISABLE-Stift, PHY IC hochzuziehen oder zu öffnen zurückgestellt werden.
Kabellänge
| Linie Hafen | Kabel | Reichweite | Wirts-Hafen |
| 10Gbase-T | CAT6A | 30m | 10GBase-R |
| 5Gbase-T | CAT5E | 50m | 10GBase-R |
| 2.5Gbase-T | CAT5E | 50m | 10GBase-R |
| 1000base-T | CAT5E | 100m | 10GBase-R |
Pin Descriptions
| Pin | Symbol | Name/Beschreibung | Verweis. |
| 1 | VEET | Übermittler gerieben (Common mit Empfänger-Boden) | 1 |
| 2 | TFAULT | Übermittler-Störung. Nicht gestützt. | |
| 3 | TDIS | Übermittler-Sperrung. Laser-Ertrag behindert auf hohem oder offenem. | 2 |
| 4 | MOD_DEF (2) | Datenleitung der Modul-Definitions-2. für Serien-Identifikation. | 3 |
| 5 | MOD_DEF (1) | Uhrlinie der Modul-Definitions-1. für Serien-Identifikation. | 3 |
| 6 | MOD_DEF (0) | Modul-Definition 0. Geerdet innerhalb des Moduls. | 3 |
| 7 | Rate Select | Keine Verbindung erforderte | |
| 8 | LOS | Hoch zeigt nicht verbunden an. Tief zeigt verbunden an. | |
| 9 | DREHEN Sie sich | Empfänger gerieben (Common mit Übermittler-Boden) | 1 |
| 10 | DREHEN Sie sich | Empfänger gerieben (Common mit Übermittler-Boden) | 1 |
| 11 | DREHEN Sie sich | Empfänger gerieben (Common mit Übermittler-Boden) | 1 |
| 12 | RD | Empfänger wandelte DATEN heraus um. Wechselstrom verband | |
| 13 | RD+ | Empfänger Nicht-wandelte DATEN heraus um. Wechselstrom verband | |
| 14 | DREHEN Sie sich | Empfänger gerieben (Common mit Übermittler-Boden) | 1 |
| 15 | VCCR | Empfänger-Stromversorgung | |
| 16 | VCCT | Übermittler-Stromversorgung | |
| 17 | VEET | Übermittler gerieben (Common mit Empfänger-Boden) | 1 |
| 18 | TD+ | Übermittler Nicht-wandelte DATEN herein um. Wechselstrom verband. | |
| 19 | TD | Übermittler wandelte DATEN herein um. Wechselstrom verband. | |
| 20 | VEET | Übermittler gerieben (Common mit Empfänger-Boden) | 1 |
Anmerkungen:
1. Stromkreisboden wird an Gehäusemasse angeschlossen
2. PHY sperrte auf TDIS > 2.0V oder offenes, ermöglicht auf TDIS < 0="">
3. Sollte mit 4.7k hochgezogen werden - Ohm 10k auf Wirt Brett zu einer Spannung zwischen 2,0 V und 3,6, die V. MOD_DEF (0) Zuggestänge Tief, um Modul anzuzeigen, wird angeschlossen.
