Produktdetails:
|
| Art: | Datenvideo | Gebrauch: | Datenvideo |
|---|---|---|---|
| Garantie: | 3 Jahre | Anzahl der Fasern: | 1. |
| Hervorheben: | Mini-Fernsehproduktion Live Streaming And Camera Accessories,Fernsehproduktion Live Streaming And Camera Accessories Mini,mini optischer Sender |
||

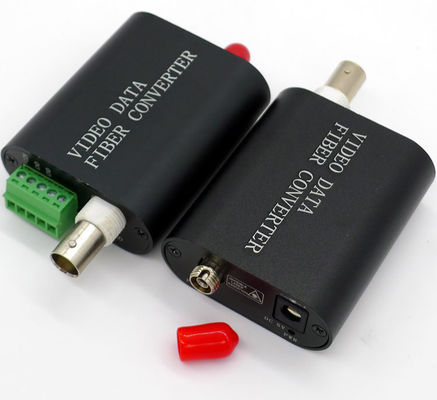

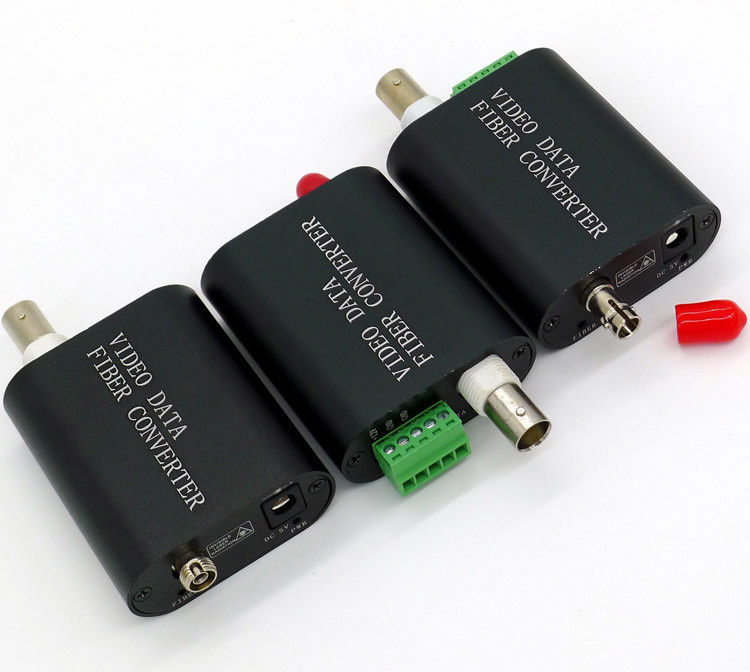

Mikrovideo zum Faserkonverter, stützen 1 ch-Video + 1 ch-Daten (Nichterfüllungsrückseitendaten RS485, optionales RS232), (leicht eingebettet in die Kameraabdeckung), optischer Miniaturtransceiver kann 1 Video + 1 Daten auf einem Getriebe zur Verfügung stellen aus optischen Fasern gleichzeitig. Hat Bändchen, hohe Zuverlässigkeitseigenschaften, Größe ist nur: 64 Millimeter (ausschließlich BNC) (einschließlich BNC82mm) x52mmx22mm, Breite ist zur Breite der normalen Visitenkarte, Länge, kürzer nah, die als gewöhnliche Karte, bequem, in die Integration von verschiedenen Arten von Spezifikationen der Panzerabwehr- oder Ballmaschine (Glasfaser), des Bolzens zu installieren, interne oder explosionssichere Kamera, Produkte zu bedecken stabiles in- ℃ 40 | + ℃ 75 bearbeiten kann in der rauen Klimaumwelt.
Typische Anwendungen
Eingebettet in die explosionssicheren Kameras
Eingebettet in den explosionssicheren Kasten
Eingebettet in den Behälter
Eingebettet in den Ballkameras, die Bolzenabdeckung, Faserballkameras

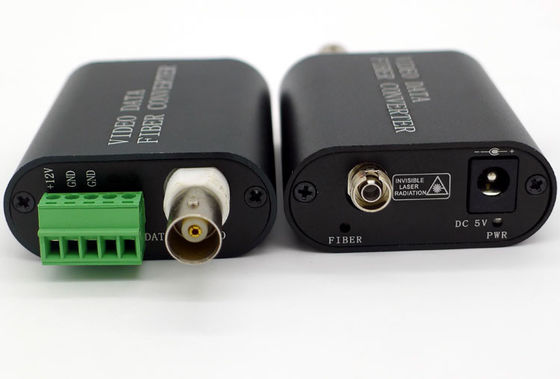

Wenn Sie zum Mikrooptischen verengten Videotransceiver brauchen, kann Volumen in der folgenden Zahl gezeigt werden schält entfernt, BNC-Kopf unterhalb der weißen Verteiler, anstelle der 12 v-Stromversorgung und Daten der Rückseite RS485 Steuerunter verwendung 5 Stiftanschlüsse, ist- es in der Kamera nach innen bequemer.
Das Beyondopto über Reihenvideoübermittlern hinaus und die Empfänger stützen Kanäle 1 des 8-Bit-digital verschlüsselten Sendungsqualitätsvideos + 1 Kanalrückkehr des Audios über einem, das in mehreren Betriebsarten ist oder Monomode- des aus optischen Fasern. Die Geräte sind direkt mit NTSC-, Kamerad- und SECAM-Kamerasystemen kompatibel.
Bedienungsfertiger Entwurf stellt Anpassung-freie Installation und Operation sicher, und optische Anpassungen werden nie angefordert. LED-Indikatoren werden zur Verfügung gestellt, um den funktionierenden Status des Systems sofort zu überwachen. Eine typische Installation verwendet eine Übermittlereinheit am Kameraende der Verbindung, angeschlossen über einen einzelnen Lichtwellenleiter, an eine Empfängereinheit am Überwachungsende der Verbindung. Geräte sind entweder für den alleinstand oder Gestellberginstallation mit den Fahrgestellen BATR 14-Slot verfügbar.
Eigenschaften
• Uncompressed 8-Bit-Video-Übertragung
• NTSC-, Kamerad- oder SECAM-Video kompatibel
• 24-Bit Digital verschlüsselte Audio
• Unterstützung Punkt-zu-Punkt- oder Verkettungsverbindung
• Multimodefaser übertragen bis 2 Kilometer ohne Lichtdämpfung
• Monomodefaser übertragen bis 120km ohne Lichtdämpfung
• Verdrahtungshandbuch-Technologie für höhere Zuverlässigkeit
• Keine EMS, HF-Störung, Quergesprächs-oder Video-Verzerrung und keine Masseschleifen
• LED-Indikatoren für sofortige System-Überwachung
• Alleinstehender oder Gestell-Berg in den Fahrgestellen FVC14
• Erzeugnis entsprechend den Spezifikationen des Kunden, Soem bereitstellend
Typische Anwendung
Der Faser-optische Videokonverter ist eine volldigitale Faserübertragungseinrichtung, mit Weltklasse- Nichtkompression, alle digitale Videokorrekturtechnologie und GigabitFasertransmission Technologie. Er stützt Langstrecke, Nichtverzerrung und Echtzeitübertragung von 1~64 Kanälen des Videosignals (und anderer Arten Signale gegebenenfalls) in Einkernfaseroptik. Sie sind für den Zweck des Monitors und der Überwachung in den Schnellstraßen, in den Gewohnheiten, im Transport, in der elektronischen Polizei, in der industriellen Automatisierung, im Energieservice, in den Banken und in den Wasserreinhaltungsprojekten, ETC… passend.
Spezifikationen
Opitcal:
|
Wellenlänge |
1310nm&1470nm~1610nm |
|
Spitzenleistung |
-14~ -8dBm/-5~0dBm |
|
Optikfaser |
50/125u in mehreren Betriebsarten, 62.5/125u in mehreren Betriebsarten, Monomode- 9/125u |
|
Rx-Empfindlichkeit |
-30dBm |
|
Optikstecker |
FC, St. (optional) |
|
Abstand |
0~2KM (MILLIMETER)/0~120KM (INSPEKTION) |
|
Video |
|
|
Zahl von Kanälen |
1 |
|
Input/Output Widerstand |
BNC 75Ω (Ungleichgewicht) |
|
Videobandbreite |
5HZ-7.5MHZ |
|
Standardvideoinput/output Spannung |
1.0Vp-p |
|
Videospannungsbereich |
0.6~2.0Vp-p |
|
Differenzialer Gewinn |
<> |
|
Differenziale Phase |
<>° |
|
Daten |
|
|
Datenprotokoll |
RS485 |
|
Datenrate |
0~500 Kbps |
|
Fehlerrate |
< 10="">-9 |
|
Verbindungsstück |
Standardterminalführung |
|
Elektrisch u. mechanisch |
|
|
Eingangsleistungs-Anforderungen: |
DC 12V oder 5V |
|
Stromadapter: |
WECHSELSTROM 100V~240V |
|
Leistungsaufnahme: |
< 3W=""> |
|
Alleinstehende Maße: |
64mmx52mmx22mm |
|
Versandgewicht: |
(schließen Sie Übermittler u. Empfänger) mit ein, 0.7kg |
|
Umweltsmäßig |
|
|
Betriebstemperatur: |
-20°C | +75°C |
|
Lagertemperatur: |
-40°C | +85°C |
|
Relative Luftfeuchtigkeit: |
0% | 95% (kondensationsfrei) |
|
MTBF: |
>100.000 Stunden |
SystemSchaltschema
.
