Schleife heraus drahtlose Ergänzung Hdmi verlängern auf 656 Fuß 200 Meter

Schleife aus drahtloser Ergänzung Hdmi verlängern auf 656 Fuß 200 Meter

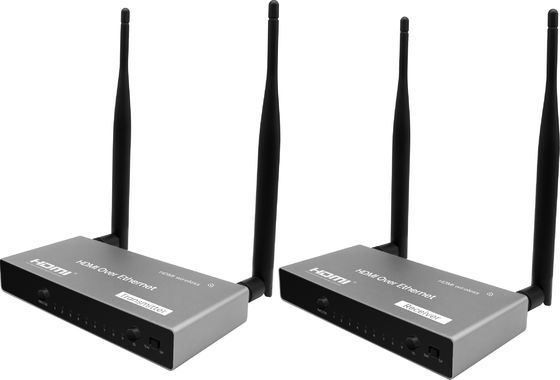

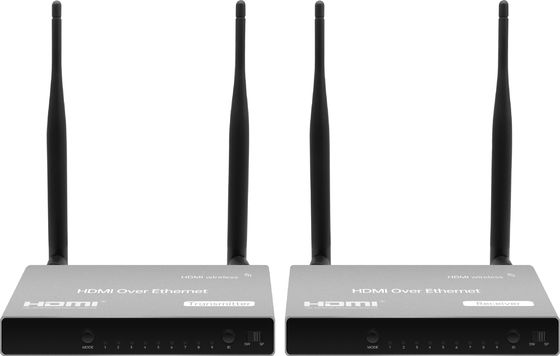

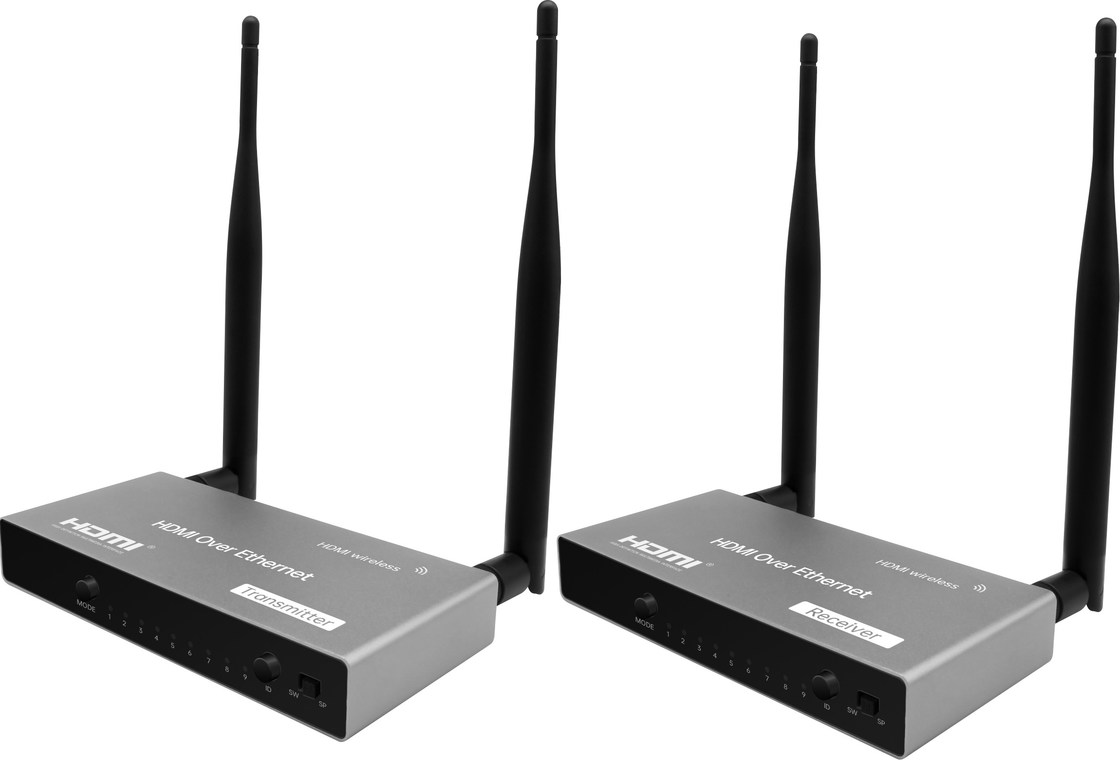

Drahtlose Ergänzung Hdmi

Die drahtlose Ergänzung HDMI liefert eine leichte Art, HDMI-Signale auf 656 Fuß (200 Meter) drahtlos zu verlängern.

Es verlängert HDMI-Inhalt von den Computern, von den Receivern, von Bluray-Spielern und von anderen HDMI-Quellen auf HDMI-konforme entferntanzeigen.

Eigenschaft

●Diese drahtlose HDMI-Ergänzung wird von einer Übermittlereinheit und von einer Empfängereinheit enthalten

●Stützschleife-heraus am Übermittlerende für einfache Überwachung

●Stützen Sie eine breite Palette von Beschlüsse einschließlich 480i/576i - 1080p@50/60Hz, SVGA-WUXGA.

●Außenantenne stützt eine lange Strecke des Getriebes bis 656 Fuß (200 Meter)

●Unterstützungs-IR-Erweiterung zur Quelleinheitensteuerung am Anzeigenende

●Unterstützung OSD für die Überwachung von Gerätstatus

●Plug-and-Play, kein Bedarf an den Fahrern für PC-Installation

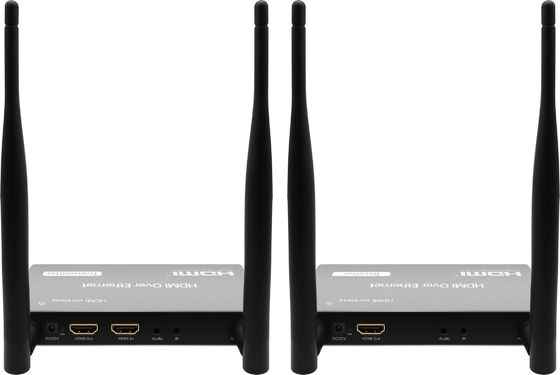

Empfängerhafenplan:

1. USB-PORT: FW-Verbesserung

2. MODUS-Knopf: Klicken Sie, um Anzeigemodus zu schalten (beleuchtend, damit Modus 1) und lange Presse Kanalstückchen schaltet (Beleuchtung für Modus 2).

3. Pwr-Licht: Beleuchten, wenn Energie geliefert wird.

4. VERBINDUNGS-Licht: Blitzen, wenn Daten übertragen.

5. STA-Licht: Blitzen, wenn Daten übertragen.

6. Modus 1 hell (Anzeigemodus): Für Grafikmodus mit kürzerer Latenz weg beleuchten und für Videomodus mit weniger verlorener Rate des Pakets an beleuchtend.

7. Licht des Modus 2 (Kanalstückchen): An beleuchten, um Hochstückchenkanal zu justieren und weg beleuchtend, um Niedrigstückchenkanal zu justieren.

8. Kanalsignal

9. Identifikations-Knopf: Klicken Sie, um Kanal Identifikation zu schalten.

10. Schaltermodus: Zeigen Sie den Schirm des Übermittlers mit der gleichen Kanal Identifikation an, wann man ihn als N bis 1. benutzt.

11. Teilermodus: Direktanschluss zum Übermittler. Keine Kanal Identifikation sollte eingestellt werden.

12. Antenne

13. DC im Hafen: Erfordert Stromversorgung 12V/1A.

14. Zurückstellenloch: Wenn Stecker in der Energie, Presse die Reset-Taste, damit über 9 Sekunden sich lang zu den FabrikStandardannahmen zurückstellen.

15. HDMI-HERAUS-Hafen: Schließt an, um mit HDMI-Hafen für Anzeige zu überwachen.

16. Audioheraus Port: Audioausgang zu anderen Sprechern. Merken Sie, dass HDMI-Ausgabebaustein Audio gleichzeitig sendet.

17. IR im Hafen: Stützt IR-Input für Fernbedienung.

18. Antenne

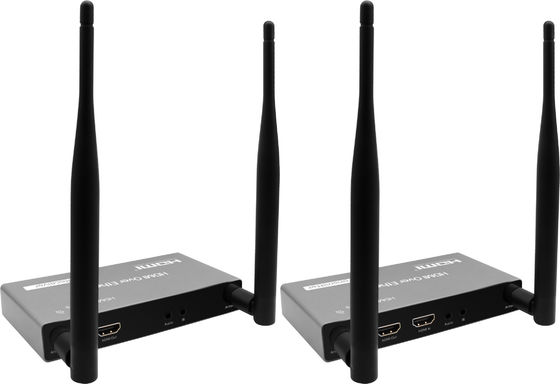

Tx-Hafen-Plan:

1. USB-PORT: FW-Verbesserung

2. MODUS-Knopf: Klicken Sie, um Anzeigemodus zu schalten (beleuchtend, damit Modus 1) und lange Presse Kanalstückchen schaltet (Beleuchtung für Modus 2).

3. Pwr-Licht: Beleuchten, wenn Energie geliefert wird.

4. VERBINDUNGS-Licht: Blitzen, wenn Daten übertragen.

5. STA-Licht: Blitzen, wenn Daten übertragen.

6. Modus 1 hell (Anzeigemodus): Für Grafikmodus mit kürzerer Latenz weg beleuchten und für Videomodus mit weniger verlorener Rate des Pakets an beleuchtend.

7. Licht des Modus 2 (Kanalstückchen): An beleuchten, um Hochstückchenkanal zu justieren und weg beleuchtend, um Niedrigstückchenkanal zu justieren.

8. Kanalsignal

9. Identifikations-Knopf: Klicken Sie, um Kanal Identifikation zu schalten.

10. Schaltermodus: Zeigen Sie den Schirm des Übermittlers mit der gleichen Kanal Identifikation an, wann man ihn als N bis 1. benutzt.

11. Teilermodus: Direktanschluss zum Übermittler. Keine Kanal Identifikation sollte eingestellt werden.

12. Antenne

13. DC im Hafen: Erfordert Stromversorgung 12V/1A.

14. Zurückstellenloch: Wenn Stecker in der Energie, Presse die Reset-Taste, damit über 9 Sekunden sich lang zu den FabrikStandardannahmen zurückstellen.

15. HDMI-HERAUS-Hafen: Schließt an, um mit HDMI-Hafen für Anzeige zu überwachen.

16. HDMI-Input: Schließt an Ihr Gerät an (Laptop- oder Computerkasten).

17. IR im Hafen: Stützt IR-Input für Fernbedienung.

18. Antenne

Installation:

Teiler-Modus-Anzeige (1 bis 1):

1. Bringen Sie den Kippschalter zum Teiler-Modus auf Empfänger und Übermittler in Position.

2. Schließen Sie Energie an 12V/1A und einen Monitor an, Ertrag auf Empfänger anzuzeigen.

3. Schließen Sie den Empfänger und den Übermittler mit dem gleichen einem HDMI-Kabel an, um zusammenzupassen. Nach der kompletten Paarung der Kanal signalisiert grelles bei der Paarung und Halt an der Kanal Identifikation.

4. Nach der Paarung schließen Sie die Stromversorgung DCs 12V an beide Einheiten, einen Monitor an Empfänger und ein HDMI-Videoquellgerät anzuschließen an den Input des Übermittlers an.

* Überprüfungsführer:

Wenn es kein Signal auf dem Monitor gibt, der an Empfänger angeschlossen wird, vergewissern Sie bitte, dass sich Empfänger und Übermittler (1) schalteten L zum Teilermodus sind und (2) zusammengepaßte zusammen Schalter-Modus-Anzeige gewesen sind (1 zu N, N zu 1): 1. schließen Position der Kippschalter zum Teiler-Modus auf Empfänger und Übermittler 2. Energie an 12V/1A und einen Monitor an, Ertrag auf Empfänger anzuzeigen. 3. Nach der Paarung schließen Sie Energie an 12V/1A, einen Monitor für Loopback an, und ein Gerät, auf Übermittler einzugeben. 4. gesetzter Empfänger und Übermittler zur gleichen Kanal ID.* Anmerkung: Jeder Übermittler unter dem gleichen Netz sollte auf eine andere Kanal Identifikation eingestellt werden
